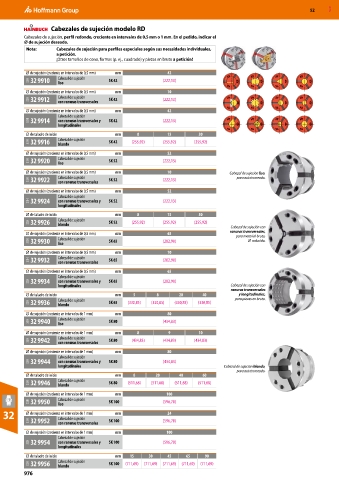

Page 976 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Cabezales de sujeción modelo RD
Cabezales de sujeción, perfil redondo, creciente en intervalos de 0,5 mm o 1 mm. En el pedido, indicar el
⌀ de sujeción deseado.
Nota: Cabezales de sujeción para perfiles especiales según sus necesidades individuales,
a petición.
¡Otros tamaños de cono, formas (p. ej., cuadrado) y piezas en bruto a petición!

⌀ de sujeción (creciente en intervalos de 0,5 mm) mm 42
33H 32 9910 Cabezal de sujeción SK 42 (222,13)
liso
⌀ de sujeción (creciente en intervalos de 0,5 mm) mm 10
33H 32 9912 Cabezal de sujeción SK 42 (222,13)
con ranuras transversales
⌀ de sujeción (creciente en intervalos de 0,5 mm) mm 42
Cabezal de sujeción
33H 32 9914 con ranuras transversales y SK 42 (222,13)
longitudinales
⌀ de taladro de inicio mm 8 15 30
33H 32 9916 Cabezal de sujeción SK 42 (255,92) (255,92) (255,92)
blando
⌀ de sujeción (creciente en intervalos de 0,5 mm) mm 52
33H 32 9920 Cabezal de sujeción SK 52 (222,13)
liso
⌀ de sujeción (creciente en intervalos de 0,5 mm) mm 10 Cabezal de sujeción liso,
33H 32 9922 Cabezal de sujeción SK 52 (222,13) para autotorneado.
con ranuras transversales
⌀ de sujeción (creciente en intervalos de 0,5 mm) mm 52
Cabezal de sujeción
33H 32 9924 con ranuras transversales y SK 52 (222,13)
longitudinales
⌀ de taladro de inicio mm 8 15 30
33H 32 9926 Cabezal de sujeción SK 52 (255,92) (255,92) (255,92)
blando
Cabezal de sujeción con
⌀ de sujeción (creciente en intervalos de 0,5 mm) mm 65 ranuras transversales,
para material bruto,
33H 32 9930 Cabezal de sujeción SK 65 (282,90) ⌀ reducido.
liso
⌀ de sujeción (creciente en intervalos de 0,5 mm) mm 10
33H 32 9932 Cabezal de sujeción SK 65 (282,90)
con ranuras transversales
⌀ de sujeción (creciente en intervalos de 0,5 mm) mm 65
Cabezal de sujeción
33H 32 9934 con ranuras transversales y SK 65 (282,90)
longitudinales Cabezal de sujeción con
ranuras transversales
y longitudinales,
⌀ de taladro de inicio mm 5 8 20 40 para piezas en bruto.
33H 32 9936 Cabezal de sujeción SK 65 (330,85) (330,85) (330,85) (330,85)
blando
⌀ de sujeción (creciente en intervalos de 1 mm) mm 80
33H 32 9940 Cabezal de sujeción SK 80 (434,83)
liso
⌀ de sujeción (creciente en intervalos de 1 mm) mm 8 9 10
33H 32 9942 Cabezal de sujeción SK 80 (434,83) (434,83) (434,83)
con ranuras transversales
⌀ de sujeción (creciente en intervalos de 1 mm) mm 80
Cabezal de sujeción
33H 32 9944 con ranuras transversales y SK 80 (434,83)
longitudinales Cabezal de sujeción blando,
para autotorneado.
⌀ de taladro de inicio mm 8 20 40 60
33H 32 9946 Cabezal de sujeción SK 80 (511,68) (511,68) (511,68) (511,68)
blando
⌀ de sujeción (creciente en intervalos de 1 mm) mm 100
33H 32 9950 Cabezal de sujeción SK 100 (596,78)
liso
32 ⌀ de sujeción (creciente en intervalos de 1 mm) mm 24
33H 32 9952 Cabezal de sujeción SK 100 (596,78)
con ranuras transversales
⌀ de sujeción (creciente en intervalos de 1 mm) mm 100
Cabezal de sujeción
33H 32 9954 con ranuras transversales y SK 100 (596,78)
longitudinales
⌀ de taladro de inicio mm 15 30 45 65 90
33H 32 9956 Cabezal de sujeción SK 100 (711,69) (711,69) (711,69) (711,69) (711,69)
blando
976
