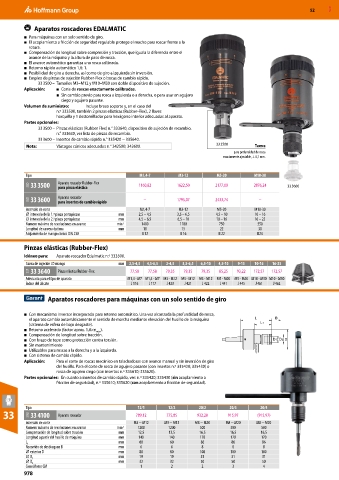

52 MXD

Aparatos roscadores EDALMATIC
■ Para máquinas con un solo sentido de giro.
■ El acoplamiento a fricción de seguridad regulable protege el macho para roscar frente a la
rotura.
■ Compensación de longitud sobre compresión y tracción, que iguala la diferencia entre el
avance de la máquina y la altura de paso de rosca.
■ El avance automático garantiza una rosca calibrada.
■ Retorno rápido automático 1,6: 1.
■ Posibilidad de giro a derecha, así como de giro a izquierda sin inversión.
■ Empleo de pinzas de sujeción Rubber-Flex o bocas de cambio rápido.
33 3500 – Tamaños M3–M12 y M10–M30 con doble dispositivo de sujeción.
Aplicación: ■ Corte de roscas exactamente calibradas.
■ Sin cambio previo para rosca a izquierda o a derecha, o para usar en agujero
ciego y agujero pasante.
Volumen de suministro: Incluye brazo soporte y, en el caso del
n.º 333500, también 2 pinzas elásticas (Rubber-Flex), 2 llaves
horquilla y 1 destornillador para hexágono interior adecuadas al aparato.
Partes opcionales:
33 3500 – Pinzas elásticas (Rubber Flex) n.° 333640, dispositivo de sujeción de recambio.
n.° 333630, ver lista de piezas de recambio.
33 3600 – Insertos de cambio rápido n.° 335420 − 335640.
Nota: Vástagos cónicos adecuados n.° 342500; 342600. 33 3500 Tuerca
para profundidad de rosca
exactamente ajustable, ± 0,1 mm.

Tipo M1,4-7 M3-12 M5-20 M10-30
35D 33 3500 Aparato roscador Rubber-Flex 1160,82 1622,50 2177,09 2876,24 33 3600
para pinza elástica
35D 33 3600 Aparato roscador – 1795,07 2433,74 –
para insertos de cambio rápido
intervalo de corte M1,4-7 M3-12 M5-20 M10-30
⌀ intervalo de la 1.ª pinza portapiezas mm 2,5 – 4,5 3,5 – 6,5 4,5 – 10 10 – 16
⌀ intervalo de la 2.ª pinza portapiezas mm 4,5 – 6,5 6,5 – 10 10 – 16 16 – 23
Numero máximo de revoluciones en avance min -1 1400 1100 750 350
Longitud de carrera óptima mm 10 15 22 30
Alojamiento de mango cónico DIN 238 B 12 B 16 B 22 B24

Pinzas elásticas (Rubber-Flex)
Idóneo para: Aparato roscador Edalmatic n.º 333500.
Gama de sujeción ⌀ mango mm 2,5-4,5 4,5-6,5 2-4,5 3,5-6,5 6,5-10 4,5-10 9-15 10-16 16-23
33F 33 3640 Pinza elástica Rubber-Flex 77,58 77,58 79,35 79,35 79,35 85,25 93,22 172,57 172,57
Adecuada para el tipo de aparato M1,4 - M7 M1,4 - M7 M3 - M12 M3 - M12 M3 - M12 M5 - M20 M5 - M20 M10 - M30 M10 - M30
Índice del alicate J 116 J 117 J 423 J 421 J 422 J 441 J 445 J 461 J 462

Aparatos roscadores para máquinas con un solo sentido de giro

■ Con mecanismo inversor incorporado para retorno automático. Una vez alcanzada la profundidad de rosca,
el aparato cambia automáticamente el sentido de marcha mediante elevación del husillo de la máquina
(sistema de esfera de bajo desgaste).
■ Retorno acelerado (factor aprox. 1,8×n ).
máx
■ Compensación de longitud sobre tracción.
■ Con brazo de tope como protección contra torsión.
■ Sin mantenimiento
■ Utilizables para roscas a la derecha y a la izquierda.
■ Con sistema de cambio rápido.
Aplicación: Para el corte de roscas mecánico en taladradoras con avance manual y sin inversión de giro
del husillo. Para el corte de rosca de agujero pasante (con insertos n.º 335420; 335430) o
rosca de agujero ciego (con insertos n.º 335610; 335620).
Partes opcionales: En cuanto a insertos de cambio rápido, ver: n.º 335420; 335430 (sin acoplamiento a
fricción de seguridad), n.º 335610; 335620 (con acoplamiento a fricción de seguridad).

Tipo 12/1 12/2 20/2 20/3 20/4
33 31M 33 4100 Aparato roscador 789,12 775,85 932,20 915,97 (915,97)
intervalo de corte M3 − M12 M3 − M12 M8 − M20 M8 − M20 M8 − M20
Numero máximo de revoluciones en avance min -1 1200 1200 500 500 500
Compensación de longitud sobre tracción mm 12,5 12,5 16,5 16,5 16,5
Longitud a partir del husillo de máquina mm 140 140 170 170 170
mm 60 60 86 86 86
L 1
Recorrido de desbloqueo B mm 6 6 8 8 8
⌀ exterior D mm 80 80 100 100 100
mm 19 19 31 31 31
⌀ D 1
mm 32 32 50 50 50
⌀ D 2
Cono Morse CM 1 2 2 3 4
978
