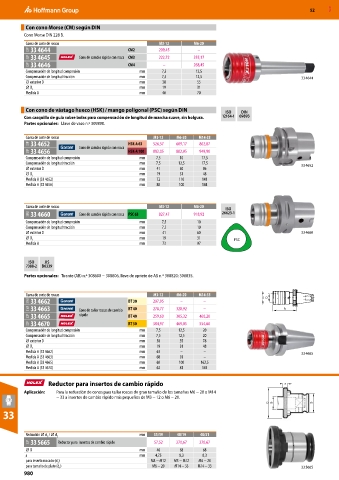

52 MXD

Con cono Morse (CM) según DIN
Cono Morse DIN 228 B.
Gama de corte de roscas M3-12 M6-20
32P 33 4644 CM2 209,45 –
32P 33 4645 Cono de cambio rápido con rosca CM3 222,72 255,17
32P 33 4646 CM4 – 268,45
Compensación de longitud compresión mm 7,5 12,5
Compensación de longitud tracción mm 7,5 12,5 33 4644
⌀ exterior D mm 38 55
⌀ D 1 mm 19 31
Medida A mm 46 70

Con cono de vástago hueco (HSK) / mango poligonal (PSC) según DIN ISO DIN
Con casquillo de guía sobre bolas para compensación de longitud de marcha suave, sin holgura. 12164-1 69893
Partes opcionales: Llave de vaso n.º 309890.

Gama de corte de roscas M3-12 M6-20 M14-33
31P 33 4652 Cono de cambio rápido con rosca HSK-A 63 526,57 609,17 862,87
31P 33 4656 HSK-A 100 882,05 882,05 949,90
Compensación de longitud compresión mm 7,5 10 17,5
Compensación de longitud tracción mm 7,5 12,5 17,5 33 4652
⌀ exterior D mm 41 60 86
⌀ D 1 mm 19 31 48
Medida A (33 4652) mm 72 110 141
Medida A (33 4656) mm 80 100 144

Gama de corte de roscas M3-12 M6-20 ISO
31M 33 4660 Cono de cambio rápido con rosca PSC 63 827,47 918,92 26623-1
Compensación de longitud compresión mm 7,5 10
Compensación de longitud tracción mm 7,5 10
⌀ exterior D mm 41 60 33 4660
⌀ D 1 mm 19 31 PSC
Medida A mm 73 97

ISO JIS
7388-2 B6339

Partes opcionales: Tirante (AB) n.º 308600 − 308806, llave de apriete de AB n.º 308820; 308835.

Gama de corte de roscas M3-12 M6-20 M14-33
31M 33 4662 BT 30 297,95 – –
31M 33 4663 Cono de tallar roscas de cambio BT 40 278,77 328,92 –
32P 33 4665 rápido BT 40 259,60 305,32 460,20
32P 33 4670 BT 50 384,97 469,05 554,60
Compensación de longitud compresión mm 7,5 12,5 20
Compensación de longitud tracción mm 7,5 12,5 20
⌀ exterior D mm 38 55 78
⌀ D 1 mm 19 31 48
Medida A (33 4662) mm 63 – – 33 4665
Medida A (33 4663) mm 68 93 –
Medida A (33 4665) mm 60 100 162,5
Medida A (33 4670) mm 62 83 141

Reductor para insertos de cambio rápido
Aplicación: Para la reducción de conos para tallar roscas de gran tamaño de los tamaños M6 − 20 o M14
− 33 a insertos de cambio rápido más pequeños de M3 − 12 o M6 − 20.

33

Reducción ⌀ d / ⌀ d 2 mm 31/19 48/19 48/31
1
32P 33 5665 Reductor para insertos de cambio rápido 57,52 270,67 270,67
⌀ D mm 46 68 68
a mm 4,75 8,3 8,3
para inserto roscado (d ) 2 M3 − M12 M3 − M12 M6 − 20
para tamaño de plato (d ) 1 M6 − 20 M14 − 33 M14 − 33 33 5665
