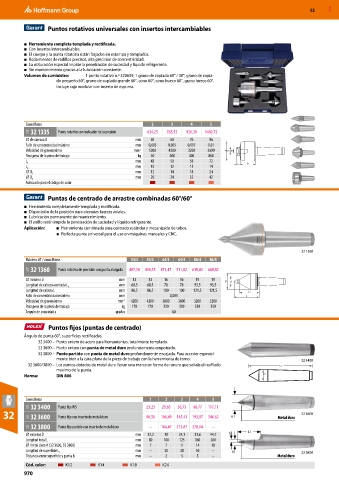

52 MXD

Puntos rotativos universales con insertos intercambiables

■ Herramienta completa templada y rectificada.
■ Con insertos intercambiables.
■ El cuerpo y la punta rotatoria están forjados en estampa y templados.
■ Rodamientos de rodillos precisos, alta precisión de concentricidad.
■ La obturación especial impide la penetración de suciedad y líquido refrigerante.
■ Sin mantenimiento gracias a la lubricación constante.
Volumen de suministro: 1 punto rotativo n.º 320659, 1 grano de copiado 60° / 30°, grano de copia-
do pequeño 60°, grano de copiado grande 60°, cono 60°, cono hueco 60°, grano hueco 60°.
Incluye caja modular con inserto de espuma.

Cono Morse 2 3 4 5
31Z 32 1335 Punto rotativo con indicador de la presión 634,25 765,52 926,30 1402,72
⌀ de carcasa D mm 45 60 76 96
Fallo de concentricidad máximo mm 0,005 0,005 0,007 0,01
Velocidad de giro máxima min -1 5000 4300 3200 2600
Para peso de la pieza de trabajo kg 50 200 300 800
L 1 mm 43 50 58 72
L 2 mm 10 12 13 14
⌀ D 1 mm 12 14 18 24
⌀ D 2 mm 20 24 32 42
Adecuado para el código de color

Puntas de centrado de arrastre combinadas 60°/60°
■ Herramienta completamente templada y rectificada.
■ Disposición de la posición para elevadas fuerzas axiales.
■ Lubricación permanente sin mantenimiento.
■ El anillo retén impide la penetración de suciedad y líquido refrigerante.
Aplicación: ■ Herramienta combinada para centrado estándar y mecanizado de tubos.
■ Perfecta punta universal para el uso en máquinas manuales y CNC.

32 1360
Máximo ⌀ / cono Morse 54/2 54/3 64/3 64/4 86/4 86/5

31Z 32 1360 Punto rotativo de precisión con punta alargada 407,10 439,55 473,47 511,82 618,02 688,82
⌀ mínimo d mm 13 13 16 16 19 19
Longitud de cabeza acortada L 1 mm 68,5 68,5 78 78 93,5 93,5
Longitud de cabeza L mm 86,5 86,5 100 100 121,5 121,5
Fallo de concentricidad máximo mm 0,005
Velocidad de giro máxima min -1 4200 4200 3800 3800 3200 3200
Para peso de la pieza de trabajo kg 170 170 330 330 550 550
Ángulo de conicidad a grados 60

Puntos fijos (puntas de centrado)
Ángulo de punta 60°, superficies rectificadas.
32 3400 – Punto entero de acero para herramientas, totalmente templado.
32 3600 – Punto entero con punta de metal duro profundamente empotrada.
32 3800 – Punto partido con punta de metal duro profundamente encajada. Para acceder especial-
mente bien a la cara plana de la pieza de trabajo con la herramienta de torno. 32 3400
32 3600/3800 – Los puntos dotados de metal duro llevan una marca en forma de ranura que señala el reafilado L1
máximo de la punta.
Norma: DIN 806 D

Cono Morse 1 2 3 4 5
32L 32 3400 Punto fijo WS 23,23 29,65 36,73 60,77 117,11
32 32L 32 3600 Punto fijo con inserto de metal duro 90,56 106,49 145,43 193,97 346,62 H Metal duro 32 3600

32L 32 3800 Punto fijo partido con inserto de metal duro – 164,47 213,87 278,04 –
⌀ exterior D mm 12,2 18 24,1 31,6 44,7 b L1
Longitud total L mm 80 100 125 160 200
⌀ metal duro H (32 3600, 32 3800) mm 7 7 11 14 18
Longitud de superficie L 1 mm – 30 38 50 – H 32 3800
Distancia entre superficie y punta b mm – 2 3 5 – Metal duro
Cód. color: K12 K14 K18 K24
970
