52 MXD

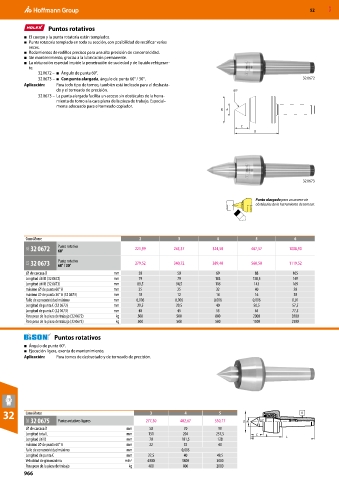

Puntos rotativos
■ El cuerpo y la punta rotatoria están templados.
■ Punta rotatoria templada en toda su sección, con posibilidad de rectificar varias
veces.
■ Rodamientos de rodillos precisos para una alta precisión de concentricidad.
■ Sin mantenimiento, gracias a la lubricación permanente.
■ La obturación especial impide la penetración de suciedad y de líquido refrigeran-
te.
32 0672 – ■ Ángulo de punta 60°.
32 0673 – ■ Con punta alargada, ángulo de punta 60° / 30°. 32 0672
Aplicación: Para todo tipo de tornos, también está indicado para el desbasta-
do y el torneado de precisión. 60°
32 0673 – La punta alargada facilita un acceso sin obstáculos de la herra-
mienta de torno a la cara plana de la pieza de trabajo. Especial-
mente adecuado para el torneado copiador.
D A

C
B

32 0673

Punta alargada para un acceso sin
obstáculos de la herramienta de tornear.

Cono Morse 2 3 4 5 6
32L 32 0672 Punto rotativo 221,99 243,37 324,50 467,57 1008,90
60°
32L 32 0673 Punto rotativo 279,52 340,72 389,40 560,50 1119,52
60° / 30°
⌀ de carcasa D mm 50 50 69 88 105
Longitud útil B (32 0672) mm 79 79 103 138,5 149
Longitud útil B (32 0673) mm 89,5 94,5 116 143 169
máximo ⌀ de punta 60° A mm 25 25 32 40 50
máximo ⌀ de punta 30° A (32 0673) mm 10 12 14 16 30
Fallo de concentricidad máximo mm 0,006 0,006 0,006 0,006 0,01
Longitud de punta C (32 0672) mm 29,5 29,5 40 50,5 57,5
Longitud de punta C (32 0673) mm 40 45 53 65 77,5
Para peso de la pieza de trabajo (32 0672) kg 500 500 800 2000 3500
Para peso de la pieza de trabajo (32 0673) kg 500 500 500 1500 2500

Puntos rotativos

■ Ángulo de punta 60°.
■ Ejecución ligera, exenta de mantenimiento.
Aplicación: Para tornos de desbastado y de torneado de precisión.

32 Cono Morse 3 4 5
36C 32 0675 Puntos rotativos ligeros 277,30 402,67 550,17
⌀ de carcasa D mm 50 70 90
Longitud total L mm 151 204 257,5
Longitud útil B mm 70 101,5 128
máximo ⌀ de punta 60° A mm 22 32 40
Fallo de concentricidad máximo mm 0,005
Longitud de punta C mm 27,5 40 49,5
Velocidad de giro máxima min -1 6300 3800 3000
Para peso de la pieza de trabajo kg 400 800 2000
