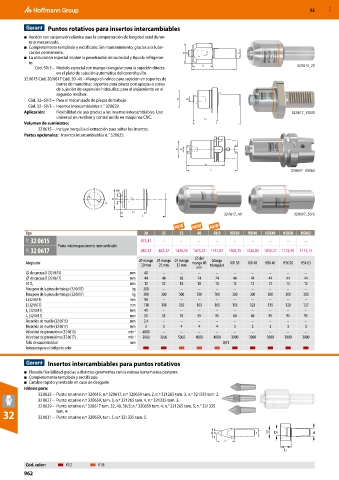

Page 962 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Puntos rotativos para insertos intercambiables
■ Versión con suspensión elástica para la compensación de longitud axial duran-
te el mecanizado.
■ Completamente templado y rectificado. Sin mantenimiento, gracias a la lubri-
cación permanente.
■ La obturación especial impide la penetración de suciedad y líquido refrigeran-
te.
Cód. 50/3 – Modelo especial con mango triangular para la sujeción directa 32 0615_20
en el plato de sujeción automática del contrahusillo.
32 0615 Cód. 20/0617 Cód. 20–40 – Mango cilíndrico para sujeción en soportes de
barras de mandrinar, soportes para pinzas portapiezas o conos
de sujeción de expansión hidráulica; para el alojamiento en el
segundo revólver.
Cód. 32–50/3 – Para el mecanizado de piezas de trabajo.
Cód. 32–50/3 – Insertos intercambiables n.° 320629.
Aplicación: Flexibilidad de uso gracias a los insertos intercambiables. Uso 32 0617_VDI30
universal en revólver y contrahusillo en máquinas CNC.
Volumen de suministro:
32 0615 – Incluye horquilla d extracción para soltar los insertos.
Partes opcionales: Insertos intercambiables n.° 320625.

D D1

L1
L 32 0617_HSK63

32 0617_40 32 0617_50/3

Tipo 20 25 32 40 50/3 VDI30 VDI40 HSK40 HSK50 HSK63
31Z 32 0615 473,47 – – – – – – – – –
Punto rotativo para inserto intercambiable
31Z 32 0617 482,32 482,32 1426,32 1473,52 1747,87 1100,35 1236,05 1016,27 1123,95 1171,15
⌀ del
⌀ mango ⌀ mango ⌀ mango Mango
Adaptador mango 40 VDI 30 VDI 40 HSK 40 HSK 50 HSK 63
20 mm 25 mm 32 mm triangular
mm
⌀ de carcasa D (32 0615) mm 40 – – – – – – – – –
⌀ de carcasa D (32 0617) mm 44 44 66 74 74 44 44 44 44 44
⌀ D 1 mm 12 12 18 18 18 12 12 12 12 12
Para peso de la pieza de trabajo (32 0615) kg 200 – – – – – – – – –
Para peso de la pieza de trabajo (32 0617) kg 300 300 500 550 700 300 300 300 300 300
L (32 0615) mm 90 – – – – – – – – –
L (32 0617) mm 118 118 155 165 165 115 123 115 120 127
L (32 0615) mm 41 – – – – – – – – –
1
L (32 0617) mm 51 51 95 95 95 60 60 95 95 95
1
Recorrido de muelle (32 0615) mm 2,4 – – – – – – – – –
Recorrido de muelle (32 0617) mm 3 3 4 4 4 3 3 3 3 3
Velocidad de giro máxima (32 0615) min -1 4000 – – – – – – – – –
Velocidad de giro máxima (32 0617) min -1 3000 3000 5000 4000 4000 3000 3000 3000 3000 3000
Fallo de concentricidad mm 0,01
Adecuado para el código de color
Insertos intercambiables para puntos rotativos
■ Elevada flexibilidad gracias a distintas geometrías con la misma herramienta portante.
■ Completamente templado y rectificado.
■ Cambio rápido y rentable en caso de desgaste.
Idóneo para:
32 0625 – Punto rotativo n.º 320615, n.º 320617, n.º 320659 tam. 2, n.º 321265 tam. 3, n.º 321335 tam. 2.
32 0627 – Punto rotativo n.º 320659, tam. 3, n.º 321265 tam. 4, n.º 321335 tam. 3.
32 0629 – Punto rotativo n.° 320617 tam. 32, 40, 50/3; n.° 320659 tam. 4; n.° 321265 tam. 5; n.° 321335
32 32 0631 – Punto rotativo n.º 320659, tam. 5, n.º 321335 tam. 5.
tam. 4.

Cód. color: K12 K18
962
