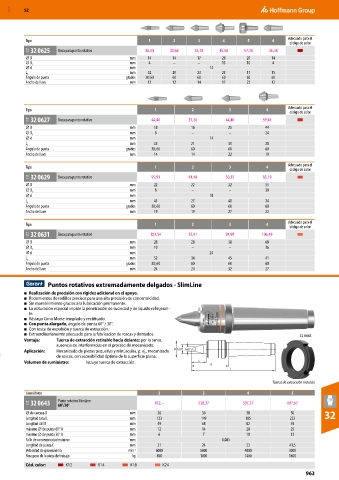

MXD 52

Adecuado para el
Tipo 1 2 3 4 5 6
código de color
31Z 32 0625 Boca para punto rotativo 36,44 30,68 33,78 45,58 57,38 36,44
⌀ D mm 14 14 17 28 20 14
mm 4 – – 13 10 4
⌀ D 1
⌀ d mm 12
mm 32 20 23 23 17 15
L 1
Ángulo de punta grados 30; 60 60 60 60 60 60
Ancho de llave mm 12 12 14 17 22 12

Adecuado para el
Tipo 1 2 3 4
código de color
31Z 32 0627 Boca para punto rotativo 44,40 35,26 44,40 59,45
⌀ D mm 18 16 25 44
⌀ D 1 mm 8 – – 24
⌀ d mm 14
L 1 mm 35 21 31 28
Ángulo de punta grados 30; 60 60 60 60
Ancho de llave mm 14 14 22 19

Adecuado para el
Tipo 1 2 3 4
código de color
31Z 32 0629 Boca para punto rotativo 55,91 44,40 50,15 83,19
⌀ D mm 22 22 32 55
⌀ D 1 mm 8 – – 30
⌀ d mm 18
L 1 mm 43 27 40 34
Ángulo de punta grados 30; 60 60 60 60
Ancho de llave mm 19 19 27 22
Adecuado para el
Tipo 1 2 3 4
código de color
31Z 32 0631 Boca para punto rotativo 103,54 55,91 94,99 106,49
⌀ D mm 28 28 38 68
⌀ D 1 mm 10 – – 36
⌀ d mm 24
L 1 mm 52 34 45 41
Ángulo de punta grados 30; 60 60 60 60
Ancho de llave mm 24 24 32 27

Puntos rotativos extremadamente delgados - SlimLine
■ Realización de precisión con rigidez adicional en el apoyo.
■ Rodamientos de rodillos precisos para una alta precisión de concentricidad.
■ Sin mantenimiento gracias a la lubricación permanente.
■ La obturación especial impide la penetración de suciedad y de líquido refrigeran-
te.
■ Vástago Cono Morse templado y rectificado.
■ Con punta alargada, ángulo de punta 60° / 30°.
■ Con rosca de expulsión y tuerca de extracción.
■ Extraordinariamente adecuado para la fabricación de roscas y dentados. 32 0643
Ventaja: Tuerca de extracción retirable hacia delante; por lo tanto,
ausencia de interferencias en el proceso de mecanizado.
Aplicación: Mecanizado de piezas pequeñas y minúsculas, p. ej., mecanizado D A30° A60°
de roscas, con accesibilidad óptima de la superficie plana.
Volumen de suministro: Incluye tuerca de extracción. C
B
L
Tuerca de extracción incluida

Cono Morse 2 3 4 5
31Z 32 0643 Punto rotativo SlimLine 472,– 538,37 597,37 697,67
60°/30°
⌀ de carcasa D mm 26 30 38 50 32
Longitud total L mm 123 149 185 223
Longitud útil B mm 59 68 82 93
máximo ⌀ de punta 60° A mm 12 14 20 25
máximo ⌀ de punta 30° A mm 6 7 10 12
Fallo de concentricidad máximo mm 0,005
Longitud de punta C mm 21 24 33 41,5
Velocidad de giro máxima min -1 6000 5000 4000 3000
Para peso de la pieza de trabajo kg 850 1000 1400 1600
Cód. color: K12 K14 K18 K24
