52 MXD

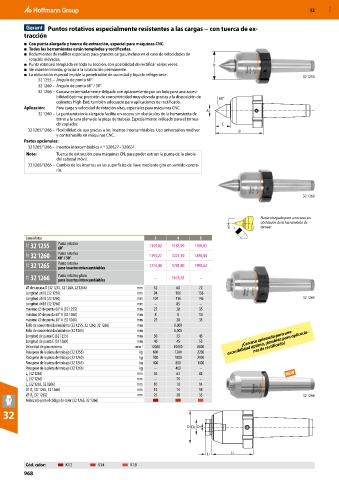

Puntos rotativos especialmente resistentes a las cargas − con tuerca de ex-
tracción
■ Con punta alargada y tuerca de extracción, especial para máquinas CNC.
■ Todas las herramientas están templadas y rectificadas.
■ Rodamientos de rodillos especiales para grandes cargas, incluso en el caso de velocidades de
rotación elevadas.
■ Punta rotatoria templada en toda su sección, con posibilidad de rectificar varias veces. D
■ Sin mantenimiento, gracias a la lubricación permanente.
■ La obturación especial impide la penetración de suciedad y líquido refrigerante. 32 1255
32 1255 – Ángulo de punta 60°.
32 1260 – Ángulo de punta 60° / 30°.
32 1266 – Carcasa extremadamente delgada con aplanamiento por un lado para una accesi-
bilidad óptima; precisión de concentricidad muy elevada gracias a la disposición de
cojinetes High-End; también adecuado para aplicaciones de rectificado.
Aplicación: Para carga y velocidad de rotación altas, especiales para máquinas CNC.
32 1260 – La punta rotatoria alargada facilita un acceso sin obstáculos de la herramienta de
torno a la cara plana de la pieza de trabajo. Especialmente indicado para el tornea-
do copiador.
32 1265/1266 – Flexibilidad de uso gracias a los insertos intercambiables. Uso universal en revólver
y contrahusillo en máquinas CNC.
Partes opcionales:
32 1265/1266 – Insertos intercambiables n.º 320627 - 320631.
Nota: Tuerca de extracción para máquinas CN, para poder extraer la punta de la pínola
del cabezal móvil.
32 1265/1266 – Cambio de los insertos en las superficies de llave mediante giro en sentido contra-
rio.

32 1260

Punta alargada para un acceso sin
obstáculos de la herramienta de
tornear.

Cono Morse 3 4 5
31Z 32 1255 Punto rotativo 1149,02 1185,90 1708,05
60°
31Z 32 1260 Punto rotativo 1193,27 1221,30 1896,84
60° / 30°
31Z 32 1265 Punto rotativo 1274,40 1781,80 1998,62
para insertos intercambiables
31Z 32 1266 Punto rotativo, plano – 1678,55 –
para insertos intercambiables
⌀ de carcasa D (32 1255, 32 1260, 32 1266) mm 52 60 72
Longitud útil B (32 1255) mm 94 106 136
Longitud útil B (32 1260) mm 104 116 146 32 1265
Longitud útil B (32 1266) mm – 85 –
máximo ⌀ de punta 60° A (32 1255) mm 25 28 35
máximo ⌀ de punta 60° A (32 1260) mm 8 8 10
máximo ⌀ de punta 30° A (32 1260) mm 25 28 35
Fallo de concentricidad máximo (32 1255, 32 1260, 32 1266) mm 0,003
Fallo de concentricidad máximo (32 1265) mm 0,005
Longitud de punta C (32 1255) mm 30 35 43 ¡Carcasa aplanada para una
Longitud de punta C (32 1260) mm 40 45 53 accesibilidad óptima, ¡también para aplicacio-
Velocidad de giro máxima min -1 12000 10000 8000 nes de rectificado!
Para peso de la pieza de trabajo (32 1255) kg 600 1200 2200
Para peso de la pieza de trabajo (32 1260) kg 500 1000 2000
Para peso de la pieza de trabajo (32 1265) kg 400 800 1400
Para peso de la pieza de trabajo (32 1266) kg – 400 –
L (32 1265) mm 56 63 82
1
L (32 1266) mm – 74 –
1
L (32 1265, 32 1266) mm 10 10 14
2
⌀ D (32 1265, 32 1266) mm 12 14 18
1
⌀ D (32 1265) mm 25 28 35 32 1266
2
Adecuado para el código de color (32 1265, 32 1266)
32

Cód. color: K12 K14 K18
