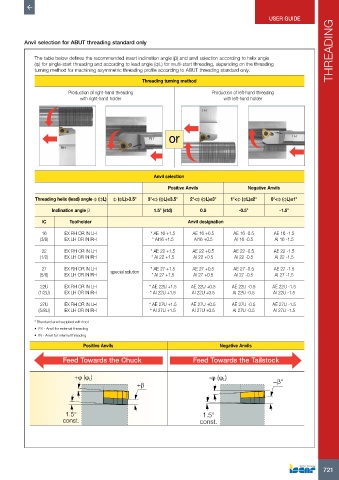

          Anvil selection for ABUT threading standard only

             The table below defines the recommended insert inclination angle (β) and anvil selection according to helix angle
             (φ) for single-start threading and according to lead angle (φL) for multi-start threading, depending on the threading
             turning method for machining asymmetric threading profile according to ABUT threading standard only.
                                                   Threading turning method

                         Production of right-hand threading                Production of left-hand threading
                             with right-hand holder                             with left-hand holder

                                                                        LH


                                                            or                                          LH
                                                     RH
                      RH




                                                       Anvil selection
                                                            Positive Anvils             Negative Anvils

             Threading helix (lead) angle φ (φL)  φ (φL)>3.5°  3°<φ (φL)≤3.5°  2°<φ (φL)≤3°  1°<φ (φL)≤2°  0°<φ (φL)≤1°

                   Inclination angle β                 1.5° (std)      0.5           -0.5°         -1.5°
                lC       Toolholder                                Anvil designation
                16      EX RH OR IN LH                * AE 16 +1.5   AE 16 +0.5    AE 16 -0.5    AE 16 -1.5
               (3/8)    EX LH OR IN RH                * AI16 +1.5    AI16 +0.5     AI 16 -0.5    AI 16 -1.5
                22      EX RH OR IN LH                * AE 22 +1.5   AE 22 +0.5    AE 22 -0.5    AE 22 -1.5
               (1/2)    EX LH OR IN RH                * AI 22 +1.5   AI 22 +0.5    AI 22 -0.5    AI 22 -1.5
                27      EX RH OR IN LH   special solution   * AE 27 +1.5   AE 27 +0.5   AE 27 -0.5   AE 27 -1.5
               (5/8)    EX LH OR IN RH                * AI 27 +1.5   AI 27 +0.5    AI 27 -0.5    AI 27 -1.5
               22U      EX RH OR IN LH               * AE 22U +1.5   AE 22U +0.5   AE 22U -0.5   AE 22U -1.5
               (1/2U)   EX LH OR IN RH                * AI 22U +1.5  AI 22U +0.5   AI 22U -0.5   AI 22U -1.5
               27U      EX RH OR IN LH               * AE 27U +1.5   AE 27U +0.5   AE 27U -0.5   AE 27U -1.5
               (5/8U)   EX LH OR IN RH                * AI 27U +1.5  AI 27U +0.5   AI 27U -0.5   AI 27U -1.5

             * Standard anvil supplied with tool
             •  EX - Anvil for external threading
             •  IN - Anvil for internal threading
                              Positive Anvils                                 Negative Anvils

                       Feed Towards the Chuck                        Feed Towards the Tailstock


                           +φ (φ L)                                       -φ (φ L)
                                                 +β                                              −β°




                        1.5°                                            1.5°
                       const.                                          const.
