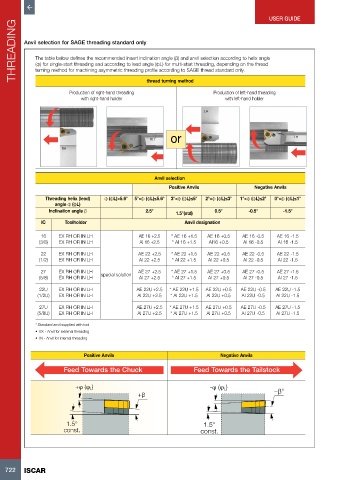

P. 724

USER GUIDE
      THREADING  Anvil selection for SAGE threading standard only






             The table below defines the recommended insert inclination angle (β) and anvil selection according to helix angle
             (φ) for single-start threading and according to lead angle (φL) for multi-start threading, depending on the thread
             turning method for machining asymmetric threading profile according to SAGE thread standard only.



                         Production of right-hand threading    thread turning method  Production of left-hand threading
                             with right-hand holder                             with left-hand holder

                                                                         LH


                                                             or                                         LH
                                                      RH
                       RH




                                                       Anvil selection
                                                            Positive Anvils               Negative Anvils

                 Threading helix (lead)   φ (φL)>5.6°  5°<φ (φL)≤5.6°  3°<φ (φL)≤5°  2°<φ (φL)≤3°  1°<φ (φL)≤2°  0°<φ (φL)≤1°
                    angle φ (φL)
                  Inclination angle β               2.5°       1.5°(std)    0.5°        -0.5°       -1.5°
                lC      Toolholder                                Anvil designation

               16     EX RH OR IN LH              AE 16 +2.5   * AE 16 +1.5   AE 16 +0.5   AE 16 -0.5   AE 16 -1.5
               (3/8)  EX RH OR IN LH              AI 16 +2.5  * AI 16 +1.5  AI16 +0.5  AI 16 -0.5  AI 16 -1.5

               22     EX RH OR IN LH              AE 22 +2.5   * AE 22 +1.5   AE 22 +0.5   AE 22 -0.5   AE 22 -1.5
               (1/2)  EX RH OR IN LH              AI 22 +2.5  * AI 22 +1.5  AI 22 +0.5  AI 22 -0.5  AI 22 -1.5

               27     EX RH OR IN LH   special solution   AE 27 +2.5   * AE 27 +1.5   AE 27 +0.5   AE 27 -0.5   AE 27 -1.5
               (5/8)  EX RH OR IN LH              AI 27 +2.5  * AI 27 +1.5  AI 27 +0.5  AI 27 -0.5  AI 27 -1.5

               22U    EX RH OR IN LH             AE 22U +2.5   * AE 22U +1.5   AE 22U +0.5   AE 22U -0.5   AE 22U -1.5
              (1/2U)  EX RH OR IN LH             AI 22U +2.5  * AI 22U +1.5  AI 22U +0.5  AI 22U -0.5  AI 22U -1.5

               27U    EX RH OR IN LH             AE 27U +2.5   * AE 27U +1.5   AE 27U +0.5   AE 27U -0.5   AE 27U -1.5
              (5/8U)  EX RH OR IN LH             AI 27U +2.5  * AI 27U +1.5  AI 27U +0.5  AI 27U -0.5  AI 27U -1.5

             * Standard anvil supplied with tool
             •  EX - Anvil for external threading
             •  IN - Anvil for internal threading

                               Positive Anvils                                Negative Anvils

                       Feed Towards the Chuck                        Feed Towards the Tailstock


                           +φ (φ L)                                        -φ (φ L)
                                                 +β                                              −β°




                        1.5°                                            1.5°
                       const.                                          const.
