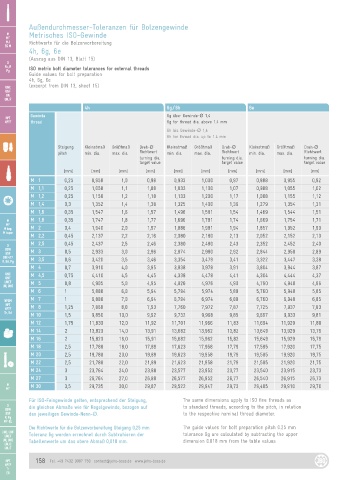

Außendurchmesser-Toleranzen für Bolzengewinde
M Metrisches ISO-Gewinde
MF
MJ Richtwerte für die Bolzenvorbereitung
EG M
4h, 6g, 6e
(Auszug aus DIN 13, Blatt 15)
G
Rc, R ISO metric bolt diameter tolerances for external threads
Pg
Guide values for bolt preparation
4h, 6g, 6e
UNC (excerpt from DIN 13, sheet 15)
UNF
UN
UNJF
4h 6g / 6h 6e
Gewinde 6g über Gewinde-Ø 1,4
NPT
NPTF thread 6g for thread dia. above 1.4 mm
6h bis Gewinde-Ø 1,4
6h for thread dia. up to 1.4 mm

Steigung Kleinstmaß Größtmaß Dreh-Ø Kleinstmaß Größtmaß Dreh-Ø Kleinstmaß Größtmaß Dreh-Ø
pitch min. dia. max. dia. Richtwert min. dia. max. dia. Richtwert min. dia. max. dia. Richtwert
turning dia. turning dia. turning dia.
target value target value target value
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
M 1 0,25 0,958 1,0 0,98 0,933 1,000 0,97 0,888 0,955 0,92
M 1,1 0,25 1,058 1,1 1,08 1,033 1,100 1,07 0,988 1,055 1,02
M 1,2 0,25 1,158 1,2 1,18 1,133 1,200 1,17 1,088 1,155 1,12
M 1,4 0,3 1,352 1,4 1,38 1,325 1,400 1,36 1,279 1,354 1,31
M 1,6 0,35 1,547 1,6 1,57 1,496 1,581 1,54 1,469 1,544 1,51
M M 1,8 0,35 1,747 1,8 1,77 1,696 1,781 1,74 1,669 1,754 1,71
MF
M keg. M 2 0,4 1,940 2,0 1,97 1,886 1,981 1,94 1,857 1,952 1,90
M taper
M 2,2 0,45 2,137 2,2 2,16 2,080 2,180 2,13 2,052 2,152 2,10
G M 2,5 0,45 2,437 2,5 2,46 2,380 2,480 2,43 2,352 2,452 2,40
BSW M 3 0,5 2,933 3,0 2,96 2,874 2,980 2,92 2,844 2,950 2,89
BSF
DIN 477 M 3,5 0,6 3,420 3,5 3,46 3,354 3,479 3,41 3,322 3,447 3,38
R, BA, Pg
M 4 0,7 3,910 4,0 3,95 3,838 3,978 3,91 3,804 3,944 3,87
UNC M 4,5 0,75 4,410 4,5 4,45 4,338 4,478 4,41 4,304 4,444 4,37
UNF
UNEF M 5 0,8 4,905 5,0 4,95 4,826 4,976 4,90 4,790 4,940 4,86
UN, UNS
M 6 1 5,888 6,0 5,94 5,794 5,974 5,88 5,760 5,940 5,85
NPSM M 7 1 6,888 7,0 6,94 6,794 6,974 6,88 6,760 6,940 6,85
NPT M 8 1,25 7,868 8,0 7,93 7,760 7,972 7,87 7,725 7,937 7,83
NPTF
Tr, Rd M 10 1,5 9,850 10,0 9,92 9,732 9,968 9,85 9,697 9,933 9,81
M 12 1,75 11,830 12,0 11,92 11,701 11,966 11,83 11,664 11,929 11,80
M 14 2 13,820 14,0 13,91 13,682 13,962 13,82 13,649 13,929 13,79
M 16 2 15,820 16,0 15,91 15,682 15,962 15,82 15,649 15,929 15,79
M 18 2,5 17,788 18,0 17,89 17,623 17,958 17,79 17,585 17,920 17,75
M 20 2,5 19,788 20,0 19,89 19,623 19,958 19,79 19,585 19,920 19,75
M 22 2,5 21,788 22,0 21,89 21,623 21,958 21,79 21,585 21,920 21,75
M 24 3 23,764 24,0 23,88 23,577 23,952 23,77 23,540 23,915 23,73
M 27 3 26,764 27,0 26,88 26,577 26,952 26,77 26,540 26,915 26,73
M M 30 3,5 29,735 30,0 29,87 29,522 29,947 29,73 29,485 29,910 29,70
MF
Für ISO-Feingewinde gelten, entsprechend der Steigung, The same dimensions apply to ISO fine threads as
G die gleichen Abmaße wie für Regelgewinde, bezogen auf to standard threads, according to the pitch, in relation
BSW
BSF den jeweiligen Gewinde-Nenn-Ø. to the respective nominal thread diameter.
R, Pg
MF-EL
Die Richtwerte für die Bolzenvorbereitung Steigung 0,25 mm The guide values for bolt preparation pitch 0.25 mm
UNC, UNF Toleranz 6g werden errechnet durch Subtrahieren der tolerance 6g are calculated by subtracting the upper
UNEF
UN, UNS Tabellenwerte um das obere Abmaß 0,018 mm. dimension 0.018 mm from the table values
UNJC
UNJF
