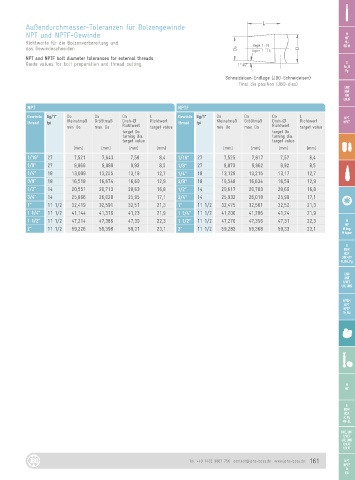

Außendurchmesser-Toleranzen für Bolzengewinde
NPT und NPTF-Gewinde MF
M
Richtwerte für die Bolzenvorbereitung und Kegel 1 : 16 MJ
das Gewindeschneiden taper 1 : 16 EG M
NPT and NPTF bolt diameter tolerances for external threads
Guide values for bolt preparation and thread cutting G
Rc, R
Pg
Schneideisen-Endlage (JBO-Schneideisen)
Final die position (JBO-dies)
UNC
UNF
UN
UNJF
NPT NPTF
Gewinde Gg/1“ Do Do Do L Gewinde Gg/1“ Do Do Do L NPT
thread tpi Kleinstmaß Größtmaß Dreh-Ø Richtwert thread tpi Kleinstmaß Größtmaß Dreh-Ø Richtwert NPTF
min. Do max. Do Richtwert target value min. Do max. Do Richtwert target value
target Do target Do
turning dia. turning dia.
target value target value
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
1/16“ 27 7,521 7,643 7,58 8,4 1/16“ 27 7,525 7,617 7,57 8,4
1/8“ 27 9,866 9,988 9,93 8,5 1/8“ 27 9,870 9,962 9,92 8,5
1/4“ 18 13,099 13,255 13,18 12,7 1/4“ 18 13,129 13,215 13,17 12,7
3/8“ 18 16,518 16,674 16,60 12,9 3/8“ 18 16,548 16,634 16,59 12,9
1/2“ 14 20,551 20,713 20,63 16,8 1/2“ 14 20,617 20,703 20,66 16,8
3/4“ 14 25,866 26,028 25,95 17,1 3/4“ 14 25,932 26,018 25,98 17,1
1“ 11 1/2 32,419 32,591 32,51 21,3 1“ 11 1/2 32,475 32,561 32,52 21,3
1 1/4“ 11 1/2 41,144 41,316 41,23 21,9 1 1/4“ 11 1/2 41,200 41,286 41,24 21,9
1 1/2“ 11 1/2 47,214 47,386 47,30 22,3 1 1/2“ 11 1/2 47,270 47,356 47,31 22,3 M
