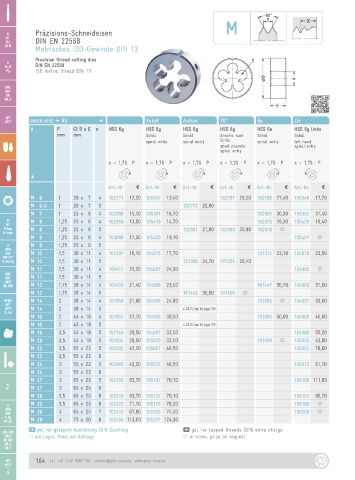

P. 164
M
M Präzisions-Schneideisen
MF
MJ DIN EN 22568
EG M
Metrisches ISO-Gewinde DIN 13
Precision thread cutting dies
G
Rc, R DIN EN 22568
Pg ISO metric thread DIN 13
UNC
UNF
UN
UNJF
NPT
NPTF ORDER-CODE D RU D Schäl Autom 70° 6e LH
d P Ø D x E n HSS 6g HSS 6g HSS 6g HSS 6g HSS 6e HSS 6g links
mm mm Schäl. Schäl. Anschn. kurz Schäl. Schäl.
spiral entry spiral entry Schäl. spiral entry left hand
short chamfer spiral entry
spiral entry
x = 1,75 · P x = 1,75 · P x = 1,75 · P x = 1,25 · P x = 1,75 · P x = 1,75 · P
G
Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a
M 6 1 20 x 7 4 102771 12,20 105347 13,40 102797 20,20 102785 17,40 105348 17,70
M 6-5 1 20 x 7 5 102773 20,80
M 7 1 25 x 9 4 102888 15,10 105391 16,70 102895 30,30 105392 31,40
M M 8 1,25 25 x 9 4 102959 13,50 105419 14,70 102975 19,30 105420 19,40
MF
M keg. M 8 1,25 25 x 9 5 102961 21,80 102990 30,90 102978 ○
M taper
M 9 1,25 25 x 9 4 103098 17,30 105450 19,10 105451 ○
G M 9 1,25 25 x 9 5
BSW
BSF M 10 1,5 30 x 11 4 101297 16,10 104875 17,70 101314 23,10 104876 23,50
DIN 477
R, BA, Pg M 10 1,5 30 x 11 5 101300 24,70 101326 36,40
M 11 1,5 30 x 11 4 101411 22,20 104897 24,30 104898 ○
UNC
UNF M 11 1,5 30 x 11 5
UNEF
UN, UNS M 12 1,75 38 x 14 4 101439 21,40 104908 23,50 101447 30,70 104909 31,00
M 12 1,75 38 x 14 5 101442 30,90 101458 ○
NPSM M 14 2 38 x 14 4 101558 21,80 104936 24,00 101566 ○ 104937 33,00
NPT
NPTF M 14 2 38 x 14 5 s. VA S./ see VA page 165
Tr, Rd
M 16 2 45 x 18 4 101657 27,70 104965 30,50 101665 50,60 104966 40,60
M 16 2 45 x 18 5 s. VA S./ see VA page 165
M 18 2,5 45 x 18 5 101746 29,50 104987 32,50 104988 55,20
M 20 2,5 45 x 18 5 101934 29,50 105025 32,50 101938 ○ 105026 42,80
M 22 2,5 55 x 22 5 102002 42,20 105051 46,50 105052 78,60
M 22 2,5 55 x 22 6
M 24 3 55 x 22 5 102060 42,20 105072 46,50 105073 61,10
M 24 3 55 x 22 6
M 27 3 65 x 25 5 102150 63,70 105107 70,10 105108 111,00
M
MF M 27 3 65 x 25 6
M 30 3,5 65 x 25 6 102316 63,70 105152 70,10 105153 95,70
G M 33 3,5 65 x 25 6 102372 71,10 105179 78,20 105180 ○
BSW M 36 4 65 x 25 7 74,50 ○
BSF 102415 67,80 105205 105206
R, Pg M 39 4 75 x 30 6 102455 113,00 105227 124,00
MF-EL
gel, für geläppte Ausführung 20 % Zuschlag gel, for lapped threads 20 % extra charge
UNC, UNF
UNEF am Lager, Preis auf Anfrage in stock, price on request
UN, UNS
UNJC
UNJF
NPT 164 Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de
