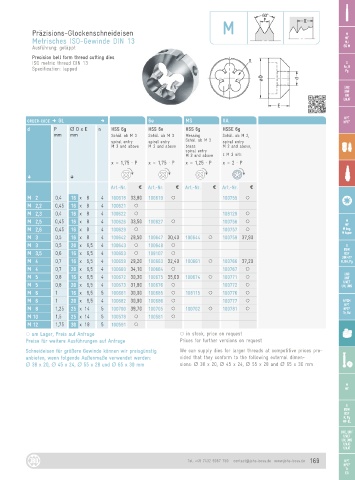

Page 169 - JBO-Katalog-2022

M
Präzisions-Glockenschneideisen M
Metrisches ISO-Gewinde DIN 13 MF
MJ
Ausführung: geläppt EG M
Precision bell form thread cutting dies
ISO metric thread DIN 13 G
Specification: lapped Rc, R
Pg

UNC
UNF
UN
UNJF

NPT
ORDER-CODE D GL D 6e MS VA NPTF
d P Ø D x E n HSS 6g HSS 6e HSS 6g HSSE 6g
mm mm Schäl. ab M 3 Schäl. ab M 3 Messing Schäl. ab M 2,
spiral entry spiral entry Schäl. ab M 3 spiral entry
M 3 and above M 3 and above brass M 2 and above,
spiral entry
M 3 and above ≥ M 3 nitr.
x = 1,75 · P x = 1,75 · P x = 1,25 · P x = 2 · P

G G
Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a

M 2 0,4 16 x 8 4 100618 33,80 100619 ○ 100755 ○
M 2,2 0,45 16 x 8 4 100621 ○
M 2,3 0,4 16 x 8 4 100622 ○ 108129 ○
M 2,5 0,45 16 x 8 4 100626 33,50 100627 ○ 100756 ○ MF
M
M 2,6 0,45 16 x 8 4 100629 ○ 100757 ○ M taper
M keg.
M 3 0,5 16 x 8 4 100642 29,50 100647 30,40 100644 ○ 100759 37,90
M 3 0,5 20 x 9,5 4 100643 ○ 100648 ○ G
M 3,5 0,6 16 x 9,5 4 100653 ○ 108107 ○ BSW
BSF
DIN 477
M 4 0,7 16 x 9,5 4 100659 29,20 100663 32,40 100661 ○ 100766 37,20 R, BA, Pg
M 4 0,7 20 x 9,5 4 100660 34,10 100664 ○ 100767 ○
M 5 0,8 16 x 9,5 4 100672 30,30 100675 35,00 100674 ○ 100771 ○ UNC
UNF
UNEF
M 5 0,8 20 x 9,5 4 100673 31,80 100676 ○ 100772 ○ UN, UNS
M 6 1 16 x 9,5 5 100681 30,00 100685 ○ 108115 ○ 100776 ○
M 6 1 20 x 9,5 4 100682 30,90 100686 ○ 100777 ○ NPSM
NPT
M 8 1,25 25 x 14 5 100700 39,70 100705 ○ 100702 ○ 100781 ○ NPTF
M 10 1,5 25 x 14 5 100578 ○ 100581 ○ Tr, Rd
M 12 1,75 30 x 18 5 100591 ○
 am Lager, Preis auf Anfrage  in stock, price on request
Preise für weitere Ausführungen auf Anfrage Prices for further versions on request
Schneideisen für größere Gewinde können wir preisgünstig We can supply dies for larger threads at competitive prices pro-
anbieten, wenn folgende Außenmaße verwendet werden: vided that they conform to the following external dimen-
Ø 38 x 20, Ø 45 x 24, Ø 55 x 28 und Ø 65 x 30 mm sions: Ø 38 x 20, Ø 45 x 24, Ø 55 x 28 and Ø 65 x 30 mm

M
MF

G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
UN, UNS
UNJC
UNJF
