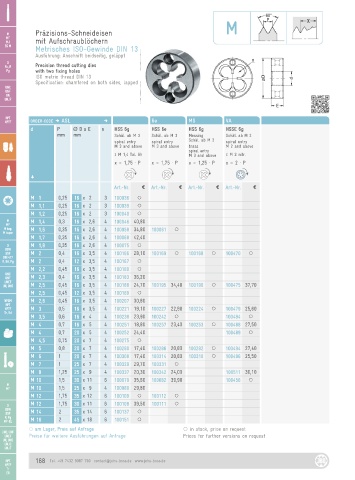

Page 168 - JBO-Katalog-2022

M

M Präzisions-Schneideisen
MF
MJ mit Aufschraublöchern
EG M
Metrisches ISO-Gewinde DIN 13
Ausführung: Anschnitt beidseitig, geläppt
G
Rc, R Precision thread cutting dies
Pg with two fixing holes
ISO metric thread DIN 13
Specification: chamfered on both sides, lapped
UNC
UNF
UN
UNJF

NPT
NPTF ORDER-CODE D ASL D 6e MS VA
d P Ø D x E n HSS 6g HSS 6e HSS 6g HSSE 6g
mm mm Schäl. ab M 3 Schäl. ab M 3 Messing Schäl. ab M 2
spiral entry spiral entry Schäl. ab M 3 spiral entry
M 3 and above M 3 and above brass M 2 and above
spiral entry
≤ M 1,4 Tol. 6h M 3 and above ≥ M 3 nitr.
x = 1,75 · P x = 1,75 · P x = 1,25 · P x = 2 · P

G
Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a

M 1 0,25 16 x 2 3 100036 ○
M 1,1 0,25 16 x 2 3 100039 ○
M 1,2 0,25 16 x 2 3 100040 ○
M M 1,4 0,3 16 x 2,6 4 100046 40,80
MF
M keg. M 1,6 0,35 16 x 2,6 4 100058 34,80 100061 ○
M taper
M 1,7 0,35 16 x 2,6 4 100068 42,40
G M 1,8 0,35 16 x 2,6 4 100075 ○
BSW 100169 ○ 100168 ○ 100470 ○
BSF M 2 0,4 16 x 3,5 4 100166 28,10
DIN 477 100167 ○
R, BA, Pg M 2 0,4 12 x 3,5 4
M 2,2 0,45 16 x 3,5 4 100180 ○
UNC
UNF M 2,3 0,4 16 x 3,5 4 100183 36,20
UNEF 100190 ○
UN, UNS M 2,5 0,45 16 x 3,5 4 100188 24,70 100195 34,40 100475 37,70
M 2,5 0,45 12 x 3,5 4 100189 ○
NPSM M 2,6 0,45 16 x 3,5 4 100207 30,80
NPT
NPTF M 3 0,5 16 x 3,5 4 100221 19,10 100227 22,90 100224 ○ 100479 25,60
Tr, Rd
M 3,5 0,6 16 x 4 4 100238 23,90 100242 ○ 100484 ○
M 4 0,7 16 x 5 4 100251 18,80 100257 23,40 100253 ○ 100488 27,50
M 4 0,7 20 x 5 4 100252 24,40 100489 ○
M 4,5 0,75 20 x 7 4 100275 ○
M 5 0,8 20 x 7 4 100280 17,40 100286 20,80 100282 ○ 100494 27,40
M 6 1 20 x 7 4 100308 17,40 100314 20,80 100310 ○ 100496 25,50
M 7 1 25 x 7 4 100329 29,70 100331 ○
M 8 1,25 25 x 9 4 100337 20,30 100342 24,00 100511 30,10
M 10 1,5 30 x 11 6 100079 35,60 100082 39,90 100456 ○
M
MF M 10 1,5 25 x 9 4 100080 29,80
M 12 1,75 35 x 12 6 100109 ○ 100112 ○
G M 12 1,75 30 x 11 6 100108 39,50 100111 ○
BSW M 14 2 35 x 14 6 100137 ○
BSF
R, Pg M 16 2 45 x 18 6 100151 ○
MF-EL
 am Lager, Preis auf Anfrage  in stock, price on request
UNC, UNF
UNEF Preise für weitere Ausführungen auf Anfrage Prices for further versions on request
