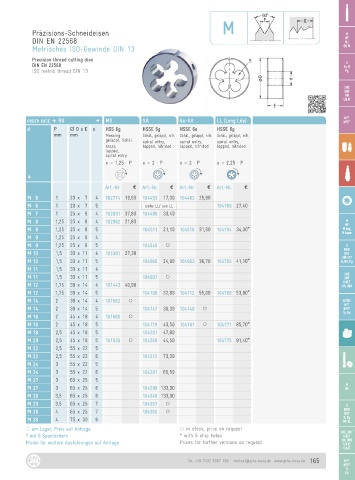

Page 165 - JBO-Katalog-2022

M
Präzisions-Schneideisen M
DIN EN 22568 MF
MJ
Metrisches ISO-Gewinde DIN 13 EG M
Precision thread cutting dies
G
DIN EN 22568 Rc, R
ISO metric thread DIN 13 Pg

UNC
UNF
UN
UNJF

NPT
ORDER-CODE D RU D MS VA 6e-VA LL (Long Life) NPTF
d P Ø D x E n HSS 6g HSSE 6g HSSE 6e HSSE 6g
mm mm Messing Schäl., geläppt, nitr. Schäl., geläppt, nitr. Schäl., geläppt, nitr.
geläppt, Schäl. spiral entry, spiral entry, spiral entry,
brass lapped, nitrided lapped, nitrided lapped, nitrided
lapped,
spiral entry
x = 1,25 · P x = 2 · P x = 2 · P x = 2,25 · P

G
Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a

M 6 1 20 x 7 4 102774 19,50 104453 17,30 104462 25,90
M 6 1 20 x 7 5 siehe LL/ see LL 104789 27,40
M 7 1 25 x 9 4 102891 37,80 104496 30,40
M
M 8 1,25 25 x 9 4 102962 21,80 MF
M 8 1,25 25 x 9 5 104511 21,10 104516 31,00 104794 34,30 * M keg.
M taper
M 9 1,25 25 x 9 4
M 9 1,25 25 x 9 5 104545 ○ G
BSW
M 10 1,5 30 x 11 4 101301 27,30 BSF
DIN 477
M 10 1,5 30 x 11 5 104060 24,90 104063 38,70 104765 41,10* R, BA, Pg
M 11 1,5 30 x 11 4
M 11 1,5 30 x 11 5 104097 ○ UNC
UNF
UNEF
M 12 1,75 38 x 14 4 101443 40,90 UN, UNS
M 12 1,75 38 x 14 5 104106 32,80 104112 55,00 104768 53,90*
M 14 2 38 x 14 4 101562 ○ NPSM
NPT
M 14 2 38 x 14 5 104147 36,30 104149 ○ NPTF
M 16 2 45 x 18 4 101660 ○ Tr, Rd
M 16 2 45 x 18 5 104179 43,50 104181 ○ 104771 85,70*
M 18 2,5 45 x 18 5 104201 47,80
M 20 2,5 45 x 18 5 101935 ○ 104260 44,50 104775 91,40*
M 22 2,5 55 x 22 5
M 22 2,5 55 x 22 6 104272 73,30
M 24 3 55 x 22 5
M 24 3 55 x 22 6 104281 66,50
M 27 3 65 x 25 5
M
M 27 3 65 x 25 6 104298 133,00 MF
M 30 3,5 65 x 25 6 104346 133,00
M 33 3,5 65 x 25 7 104357 ○ G
M 36 4 65 x 25 7 104365 ○ BSW
BSF
R, Pg
M 39 4 75 x 30 6 MF-EL
 am Lager, Preis auf Anfrage  in stock, price on request UNC, UNF
* mit 6 Spanlöchern * with 6 chip holes UNEF
Preise für weitere Ausführungen auf Anfrage Prices for further versions on request UN, UNS
UNJC
UNJF
