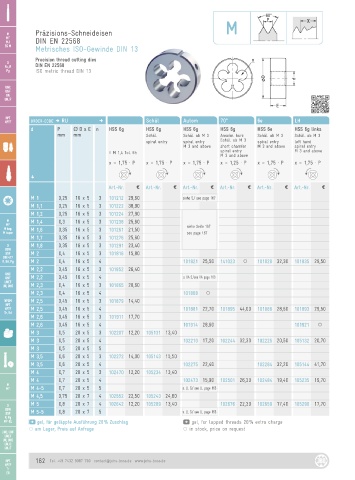

Page 162 - JBO-Katalog-2022

M

M Präzisions-Schneideisen
MF
MJ DIN EN 22568
EG M
Metrisches ISO-Gewinde DIN 13
Precision thread cutting dies
G
Rc, R DIN EN 22568
Pg ISO metric thread DIN 13

UNC
UNF
UN
UNJF

NPT
NPTF ORDER-CODE D RU D Schäl Autom 70° 6e LH
d P Ø D x E n HSS 6g HSS 6g HSS 6g HSS 6g HSS 6e HSS 6g links
mm mm Schäl. Schäl. ab M 3 Anschn. kurz Schäl. ab M 3 Schäl. ab M 3
spiral entry spiral entry Schäl. ab M 3 spiral entry left hand
M 3 and above short chamfer M 3 and above spiral entry
≤ M 1,4 Tol. 6h spiral entry M 3 and above
M 3 and above
x = 1,75 · P x = 1,75 · P x = 1,75 · P x = 1,25 · P x = 1,75 · P x = 1,75 · P

G
Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a

M 1 0,25 16 x 5 3 101212 29,60 siehe S./ see page 167
M 1,1 0,25 16 x 5 3 101222 38,90
M 1,2 0,25 16 x 5 3 101224 27,90
M M 1,4 0,3 16 x 5 3 101238 25,60
MF siehe Seite 167
M keg. M 1,6 0,35 16 x 5 3 101261 21,50
M taper see page 167
M 1,7 0,35 16 x 5 3 101276 25,60
G M 1,8 0,35 16 x 5 3 101291 23,40
BSW
BSF M 2 0,4 16 x 5 3 101816 15,80
DIN 477
R, BA, Pg M 2 0,4 16 x 5 4 101821 25,50 141023 ○ 101828 32,30 101835 29,50
M 2,2 0,45 16 x 5 3 101852 26,40
UNC
UNF M 2,2 0,45 16 x 5 4 s. VA S./see VA page 163
UNEF
UN, UNS M 2,3 0,4 16 x 5 3 101865 20,60
M 2,3 0,4 16 x 5 4 101868 ○
NPSM M 2,5 0,45 16 x 5 3 101879 14,40
NPT
NPTF M 2,5 0,45 16 x 5 4 101881 22,70 101895 44,00 101888 28,60 101893 29,50
Tr, Rd
M 2,6 0,45 16 x 5 3 101911 17,70
M 2,6 0,45 16 x 5 4 101914 28,60 101921 ○
M 3 0,5 20 x 5 3 102207 12,20 105131 13,40
M 3 0,5 20 x 5 4 102210 17,20 102244 32,30 102225 20,50 105132 20,70
M 3 0,5 20 x 5 5
M 3,5 0,6 20 x 5 3 102272 14,00 105143 15,50
M 3,5 0,6 20 x 5 4 102275 22,40 102284 32,20 105144 41,70
M 4 0,7 20 x 5 3 102470 12,20 105234 13,40
M 4 0,7 20 x 5 4 102473 15,90 102501 26,30 102484 19,40 105235 19,70
M
MF M 4-5 0,7 20 x 5 5 s. LL S./ see LL page 163
M 4,5 0,75 20 x 7 4 102552 22,50 105243 24,80
G M 5 0,8 20 x 7 4 102642 12,20 105289 13,40 102676 22,30 102659 17,40 105290 17,70
BSW
BSF M 5-5 0,8 20 x 7 5 s. LL S./ see LL page 163
R, Pg
MF-EL gel, für geläppte Ausführung 20 % Zuschlag gel, for lapped threads 20 % extra charge
 am Lager, Preis auf Anfrage  in stock, price on request
UNC, UNF
UNEF
UN, UNS
UNJC
UNJF
NPT 162 Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de
NPTF
Tr
EG
