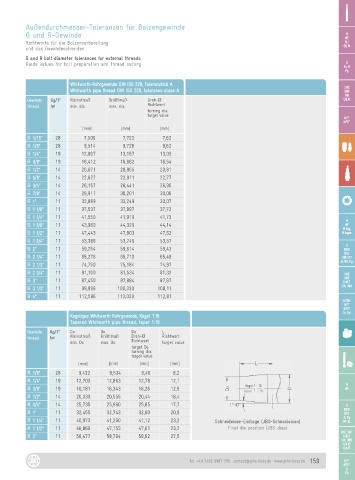

Außendurchmesser-Toleranzen für Bolzengewinde
G und R-Gewinde MF
M
Richtwerte für die Bolzenvorbereitung MJ
und das Gewindeschneiden EG M
G and R bolt diameter tolerances for external threads
Guide values for bolt preparation and thread cutting G
Rc, R
Pg

Whitworth-Rohrgewinde DIN ISO 228, Toleranzfeld A
Whitworth pipe thread DIN ISO 228, tolerance class A UNC
UNF
UN
Gewinde Gg/1“ Kleinstmaß Größtmaß Dreh-Ø UNJF
thread tpi min. dia. max. dia. Richtwert
turning dia.
target value
NPT
NPTF
[mm] [mm] [mm]
G 1/16“ 28 7,509 7,723 7,62
G 1/8“ 28 9,514 9,728 9,62
G 1/4“ 19 12,907 13,157 13,03
G 3/8“ 19 16,412 16,662 16,54
G 1/2“ 14 20,671 20,955 20,81
G 5/8“ 14 22,627 22,911 22,77
G 3/4“ 14 26,157 26,441 26,30
G 7/8“ 14 29,917 30,201 30,06
G 1“ 11 32,889 33,249 33,07
G 1 1/8“ 11 37,537 37,897 37,72
G 1 1/4“ 11 41,550 41,910 41,73
M
G 1 3/8“ 11 43,960 44,320 44,14 MF
M keg.
G 1 1/2“ 11 47,443 47,803 47,62 M taper
G 1 3/4“ 11 53,386 53,746 53,57
G
G 2“ 11 59,254 59,614 59,43 BSW
BSF
G 2 1/4“ 11 65,276 65,710 65,49 DIN 477
R, BA, Pg
G 2 1/2“ 11 74,750 75,184 74,97
G 2 3/4“ 11 81,100 81,534 81,32 UNC
UNF
G 3“ 11 87,450 87,884 87,67 UNEF
G 3 1/2“ 11 99,896 100,330 100,11 UN, UNS
G 4“ 11 112,596 113,030 112,81
NPSM
NPT
NPTF
Tr, Rd
Kegeliges Whitworth Rohrgewinde, Kegel 1:16
Tapered Whitworth pipe thread, taper 1:16
Gewinde Gg/1“ Do Do Do L
thread tpi Kleinstmaß Größtmaß Dreh-Ø Richtwert
min. Do max. Do Richtwert target value
target Do
turning dia.
target value
[mm] [mm] [mm] [mm]
R 1/8“ 28 9,422 9,534 9,48 8,2
R 1/4“ 19 12,700 12,863 12,78 12,1
Kegel 1 : 16 M
R 3/8“ 19 16,181 16,343 16,26 12,5 taper 1 : 16 MF
R 1/2“ 14 20,330 20,555 20,44 16,4
R 3/4“ 14 25,735 25,960 25,85 17,7 G
BSW
R 1“ 11 32,455 32,743 32,60 20,9 BSF
R, Pg
R 1 1/4“ 11 40,973 41,260 41,12 23,2 Schneideisen-Endlage (JBO-Schneideisen) MF-EL
R 1 1/2“ 11 46,866 47,153 47,01 23,2 Final die position (JBO-dies)
UNC, UNF
R 2“ 11 58,477 58,764 58,62 27,5 UNEF
UN, UNS
UNJC
UNJF
