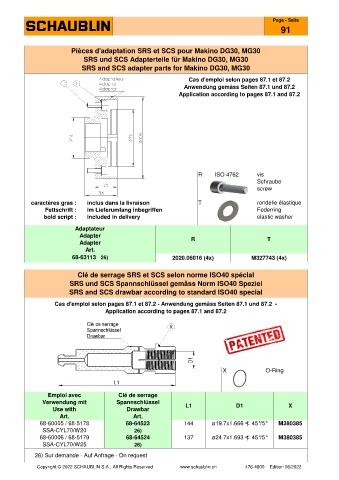

P. 137
Page - Seite
91
Pièces d'adaptation SRS et SCS pour Makino DG30, MG30
SRS und SCS Adapterteile für Makino DG30, MG30
SRS and SCS adapter parts for Makino DG30, MG30
Cas d'emploi selon pages 87.1 et 87.2
Anwendung gemäss Seiten 87.1 und 87.2
Application according to pages 87.1 and 87.2
R ISO 4762 vis
Schraube
screw
caractères gras : inclus dans la livraison T rondelle élastique
Fettschrift : im Lieferumfang inbegriffen Federring
bold script : included in delivery elastic washer
Adaptateur
Adapter
R T
Adapter
Art.
68-63113 26) 2020.06016 (4x) M327743 (4x)
Clé de serrage SRS et SCS selon norme ISO40 spécial
SRS und SCS Spannschlüssel gemäss Norm ISO40 Speziel
SRS and SCS drawbar according to standard ISO40 special
Cas d'emploi selon pages 87.1 et 87.2 - Anwendung gemäss Seiten 87.1 und 87.2 -
Application according to pages 87.1 and 87.2
X O-Ring
Emploi avec Clé de serrage
Verwendung mit Spannschlüssel
L1 D1 X
Use with Drawbar
Art. Art.
68-60005 / 68-5178 68-64523 144 ø19.7x1.666 ) 45°/5° M380385
SSA-CYL70/W20 26)
68-60006 / 68-5179 68-64524 137 ø24.7x1.693 ) 45°/5° M380385
SSA-CYL70/W25 26)
26) Sur demande - Auf Anfrage - On request
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
