Page 134 - SCHAUBLIN
P. 134
Page - Seite
88

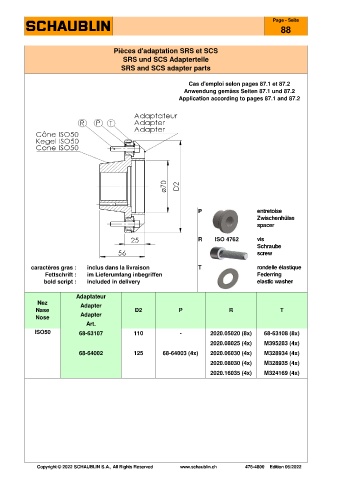

Pièces d'adaptation SRS et SCS
SRS und SCS Adapterteile
SRS and SCS adapter parts
Cas d'emploi selon pages 87.1 et 87.2
Anwendung gemäss Seiten 87.1 und 87.2
Application according to pages 87.1 and 87.2
P entretoise
Zwischenhülse
spacer
R ISO 4762 vis
Schraube
screw
caractères gras : inclus dans la livraison T rondelle élastique
Fettschrift : im Lieferumfang inbegriffen Federring
bold script : included in delivery elastic washer
Adaptateur
Nez
Adapter
Nase D2 P R T
Adapter
Nose
Art.
ISO50 68-63107 110 - 2020.05020 (8x) 68-63108 (8x)
2020.08025 (4x) M395283 (4x)
68-64002 125 68-64003 (4x) 2020.06030 (4x) M328934 (4x)
2020.08030 (4x) M328935 (4x)
2020.16035 (4x) M324169 (4x)
