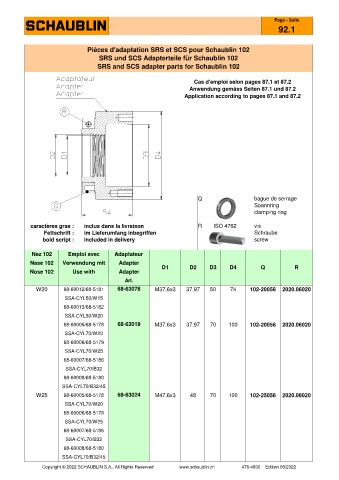

92.1

Pièces d'adaptation SRS et SCS pour Schaublin 102
SRS und SCS Adapterteile für Schaublin 102
SRS and SCS adapter parts for Schaublin 102

Cas d'emploi selon pages 87.1 et 87.2
Anwendung gemäss Seiten 87.1 und 87.2
Application according to pages 87.1 and 87.2

Q bague de serrage
Spannring
clamping ring

caractères gras : inclus dans la livraison R ISO 4762 vis
Fettschrift : im Lieferumfang inbegriffen Schraube
bold script : included in delivery screw

Nez 102 Emploi avec Adaptateur
Nase 102 Verwendung mit Adapter
D1 D2 D3 D4 Q R
Nose 102 Use with Adapter
Art.
W20 68-60012/68-5181 68-63078 M37.6x3 37.97 50 74 102-20056 2020.06020
SSA-CYL50/W15
68-60013/68-5182
SSA-CYL50/W20
68-60005/68-5178 68-63019 M37.6x3 37.97 70 100 102-20056 2020.06020
SSA-CYL70/W20
68-60006/68-5179
SSA-CYL70/W25
68-60007/68-5186
SSA-CYL70/B32
68-60008/68-5180
SSA-CYL70/B32/45
W25 68-60005/68-5178 68-63024 M47.6x3 48 70 100 102-25056 2020.06020
SSA-CYL70/W20
68-60006/68-5179
SSA-CYL70/W25
68-60007/68-5186
SSA-CYL70/B32
68-60008/68-5180
SSA-CYL70/B32/45
