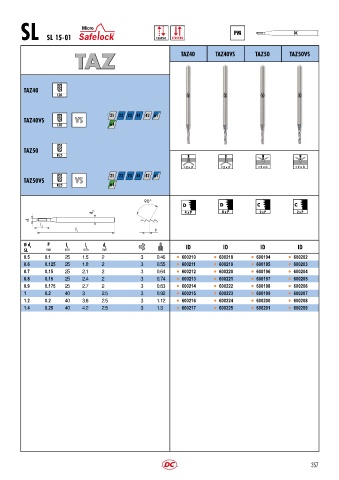

SL SL 15-01 ® CLASSIC SYNCHRO PM DC

TAZ TAZ40 TAZ40VS TAZ50 TAZ50VS

TAZ40
L20

TAZ40VS VS 21 22 23 41 42 61
L20

TAZ50
R25
< 2 x D < 2 x D < 2 x D < 2 x D

TAZ50VS VS 21 22 23 41 42 61
R25

D D C C
d 2 4 x P 4 x P 2 x P 2 x P
d 1
l
2
l 1 P
Ø d 1 P l 1 l 2 d 2 ID ID ID ID
SL mm mm mm mm
0.5 0.1 25 1.5 2 3 0.46 l 600210 l 600218 l 600194 l 600202
0.6 0.125 25 1.8 2 3 0.55 l 600211 l 600219 l 600195 l 600203
0.7 0.15 25 2.1 2 3 0.64 l 600212 l 600220 l 600196 l 600204
0.8 0.15 25 2.4 2 3 0.74 l 600213 l 600221 l 600197 l 600205
0.9 0.175 25 2.7 2 3 0.83 l 600214 l 600222 l 600198 l 600206
1 0.2 40 3 2.5 3 0.92 l 600215 l 600223 l 600199 l 600207
1.2 0.2 40 3.6 2.5 3 1.12 l 600216 l 600224 l 600200 l 600208
1.4 0.25 40 4.2 2.5 3 1.3 l 600217 l 600225 l 600201 l 600209
