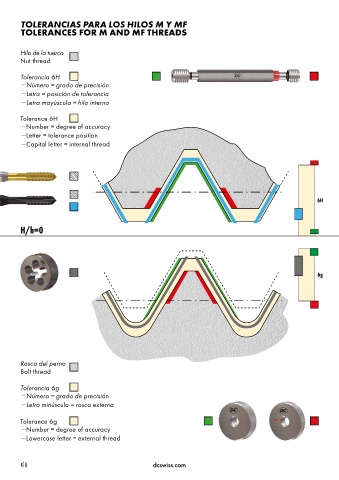

TOLERANCIAS PARA LOS HILOS M Y MF
TOLERANCES FOR M AND MF THREADS

Hilo de la tuerca
Nut thread

Tolerancia 6H
Número = grado de precisión
Letra = posición de tolerancia
Letra mayúscula = hilo interno

Tolerance 6H
Number = degree of accuracy
Letter = tolerance position
Capital letter = internal thread

6H

6H

H/h=0

6g
6g

Rosca del perno
Bolt thread

Tolerancia 6g
Número = grado de precisión
Letra minúscula = rosca externa

Tolerance 6g
Number = degree of accuracy
Lowercase letter = external thread
