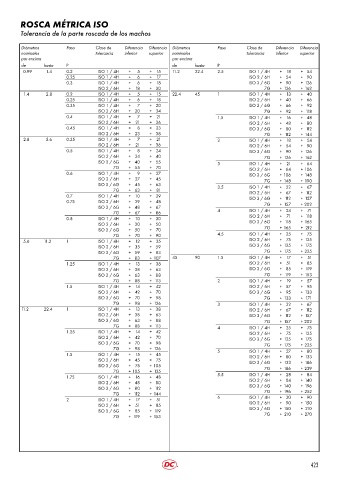

ROSCA MÉTRICA ISO
Tolerancia de la parte roscada de los machos

Diámetros Paso Clase de Diferencia Diferencia Diámetros Paso Clase de Diferencia Diferencia
nominales tolerancia inferior superior nominales tolerancia inferior superior
por encima por encima
de hasta P de hasta P
0.99 1.4 0.2 ISO 1 / 4H + 5 + 15 11.2 22.4 2.5 ISO 1 / 4H + 18 + 54
0.25 ISO 1 / 4H + 6 + 17 ISO 2 / 6H + 54 + 90
0.3 ISO 1 / 4H + 6 + 18 ISO 3 / 6G + 90 + 126
ISO 2 / 6H + 18 + 30 7G + 126 + 162
1.4 2.8 0.2 ISO 1 / 4H + 5 + 15 22.4 45 1 ISO 1 / 4H + 13 + 40
0.25 ISO 1 / 4H + 6 + 18 ISO 2 / 6H + 40 + 66
0.35 ISO 1 / 4H + 7 + 20 ISO 3 / 6G + 66 + 92
ISO 2 / 6H + 20 + 34 7G + 92 + 118
0.4 ISO 1 / 4H + 7 + 21 1.5 ISO 1 / 4H + 16 + 48
ISO 2 / 6H + 21 + 36 ISO 2 / 6H + 48 + 80
0.45 ISO 1 / 4H + 8 + 23 ISO 3 / 6G + 80 + 112
ISO 2 / 6H + 23 + 38 7G + 112 + 144
2.8 5.6 0.35 ISO 1 / 4H + 7 + 21 2 ISO 1 / 4H + 18 + 54
ISO 2 / 6H + 21 + 36 ISO 2 / 6H + 54 + 90
0.5 ISO 1 / 4H + 8 + 24 ISO 3 / 6G + 90 + 126
ISO 2 / 6H + 24 + 40 7G + 126 + 162
ISO 3 / 6G + 40 + 55 3 ISO 1 / 4H + 21 + 64
7G + 55 + 70 ISO 2 / 6H + 64 + 106
0.6 ISO 1 / 4H + 9 + 27 ISO 3 / 6G + 106 + 148
ISO 2 / 6H + 27 + 45 7G + 148 + 190
ISO 3 / 6G + 45 + 63 3.5 ISO 1 / 4H + 22 + 67
7G + 63 + 81 ISO 2 / 6H + 67 + 112
0.7 ISO 1 / 4H + 10 + 29 ISO 3 / 6G + 112 + 157
0.75 ISO 2 / 6H + 29 + 48 7G + 157 + 202
ISO 3 / 6G + 48 + 67
7G + 67 + 86 4 ISO 1 / 4H + 24 + 71
0.8 ISO 1 / 4H + 10 + 30 ISO 2 / 6H + 71 + 118
ISO 2 / 6H + 30 + 50 ISO 3 / 6G + 118 + 165
ISO 3 / 6G + 50 + 70 7G + 165 + 212
7G + 70 + 90 4.5 ISO 1 / 4H + 25 + 75
5.6 11.2 1 ISO 1 / 4H + 12 + 35 ISO 2 / 6H + 75 + 125
ISO 2 / 6H + 35 + 59 ISO 3 / 6G + 125 + 175
ISO 3 / 6G + 59 + 83 7G + 175 + 225
7G + 83 + 107 45 90 1.5 ISO 1 / 4H + 17 + 51
1.25 ISO 1 / 4H + 13 + 38 ISO 2 / 6H + 51 + 85
ISO 2 / 6H + 38 + 63 ISO 3 / 6G + 85 + 119
ISO 3 / 6G + 63 + 88 7G + 119 + 153
7G + 88 + 113 2 ISO 1 / 4H + 19 + 57
1.5 ISO 1 / 4H + 14 + 42 ISO 2 / 6H + 57 + 95
ISO 2 / 6H + 42 + 70 ISO 3 / 6G + 95 + 133
ISO 3 / 6G + 70 + 98 7G + 133 + 171
7G + 98 + 126 3 ISO 1 / 4H + 22 + 67
11.2 22.4 1 ISO 1 / 4H + 13 + 38 ISO 2 / 6H + 67 + 112
ISO 2 / 6H + 38 + 63 ISO 3 / 6G + 112 + 157
ISO 3 / 6G + 63 + 88 7G + 157 + 202
7G + 88 + 113 4 ISO 1 / 4H + 25 + 75
1.25 ISO 1 / 4H + 14 + 42 ISO 2 / 6H + 75 + 125
ISO 2 / 6H + 42 + 70 ISO 3 / 6G + 125 + 175
ISO 3 / 6G + 70 + 98 7G + 175 + 225
7G + 98 + 126 5 ISO 1 / 4H + 27 + 80
1.5 ISO 1 / 4H + 15 + 45 ISO 2 / 6H + 80 + 133
ISO 2 / 6H + 45 + 75 ISO 3 / 6G + 133 + 186
ISO 3 / 6G + 75 + 105 7G + 186 + 239
7G + 105 + 135
1.75 ISO 1 / 4H + 16 + 48 5.5 ISO 1 / 4H + 28 + 84
ISO 2 / 6H + 48 + 80 ISO 2 / 6H + 84 + 140
ISO 3 / 6G + 80 + 112 ISO 3 / 6G + 140 + 196
7G + 112 + 144 7G + 196 + 252
2 ISO 1 / 4H + 17 + 51 6 ISO 1 / 4H + 30 + 90
ISO 2 / 6H + 51 + 85 ISO 2 / 6H + 90 + 150
ISO 3 / 6G + 85 + 119 ISO 3 / 6G + 150 + 210
+ 210
7G
+ 270
7G + 119 + 153
