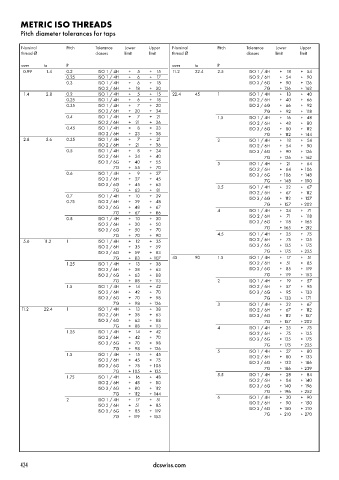

METRIC ISO THREADS
Pitch diameter tolerances for taps

Nominal Pitch Tolerance Lower Upper Nominal Pitch Tolerance Lower Upper
thread Ø classes limit limit thread Ø classes limit limit

over to P over to P
0.99 1.4 0.2 ISO 1 / 4H + 5 + 15 11.2 22.4 2.5 ISO 1 / 4H + 18 + 54
0.25 ISO 1 / 4H + 6 + 17 ISO 2 / 6H + 54 + 90
0.3 ISO 1 / 4H + 6 + 18 ISO 3 / 6G + 90 + 126
ISO 2 / 6H + 18 + 30 7G + 126 + 162
1.4 2.8 0.2 ISO 1 / 4H + 5 + 15 22.4 45 1 ISO 1 / 4H + 13 + 40
0.25 ISO 1 / 4H + 6 + 18 ISO 2 / 6H + 40 + 66
0.35 ISO 1 / 4H + 7 + 20 ISO 3 / 6G + 66 + 92
ISO 2 / 6H + 20 + 34 7G + 92 + 118
0.4 ISO 1 / 4H + 7 + 21 1.5 ISO 1 / 4H + 16 + 48
ISO 2 / 6H + 21 + 36 ISO 2 / 6H + 48 + 80
0.45 ISO 1 / 4H + 8 + 23 ISO 3 / 6G + 80 + 112
ISO 2 / 6H + 23 + 38 7G + 112 + 144
2.8 5.6 0.35 ISO 1 / 4H + 7 + 21 2 ISO 1 / 4H + 18 + 54
ISO 2 / 6H + 21 + 36 ISO 2 / 6H + 54 + 90
0.5 ISO 1 / 4H + 8 + 24 ISO 3 / 6G + 90 + 126
ISO 2 / 6H + 24 + 40 7G + 126 + 162
ISO 3 / 6G + 40 + 55 3 ISO 1 / 4H + 21 + 64
7G + 55 + 70 ISO 2 / 6H + 64 + 106
0.6 ISO 1 / 4H + 9 + 27 ISO 3 / 6G + 106 + 148
ISO 2 / 6H + 27 + 45 7G + 148 + 190
ISO 3 / 6G + 45 + 63 3.5 ISO 1 / 4H + 22 + 67
7G + 63 + 81 ISO 2 / 6H + 67 + 112
0.7 ISO 1 / 4H + 10 + 29 ISO 3 / 6G + 112 + 157
0.75 ISO 2 / 6H + 29 + 48 7G + 157 + 202
ISO 3 / 6G + 48 + 67
7G + 67 + 86 4 ISO 1 / 4H + 24 + 71
0.8 ISO 1 / 4H + 10 + 30 ISO 2 / 6H + 71 + 118
ISO 2 / 6H + 30 + 50 ISO 3 / 6G + 118 + 165
ISO 3 / 6G + 50 + 70 7G + 165 + 212
7G + 70 + 90 4.5 ISO 1 / 4H + 25 + 75
5.6 11.2 1 ISO 1 / 4H + 12 + 35 ISO 2 / 6H + 75 + 125
ISO 2 / 6H + 35 + 59 ISO 3 / 6G + 125 + 175
ISO 3 / 6G + 59 + 83 7G + 175 + 225
7G + 83 + 107 45 90 1.5 ISO 1 / 4H + 17 + 51
1.25 ISO 1 / 4H + 13 + 38 ISO 2 / 6H + 51 + 85
ISO 2 / 6H + 38 + 63 ISO 3 / 6G + 85 + 119
ISO 3 / 6G + 63 + 88 7G + 119 + 153
7G + 88 + 113 2 ISO 1 / 4H + 19 + 57
1.5 ISO 1 / 4H + 14 + 42 ISO 2 / 6H + 57 + 95
ISO 2 / 6H + 42 + 70 ISO 3 / 6G + 95 + 133
ISO 3 / 6G + 70 + 98 7G + 133 + 171
7G + 98 + 126 3 ISO 1 / 4H + 22 + 67
11.2 22.4 1 ISO 1 / 4H + 13 + 38 ISO 2 / 6H + 67 + 112
ISO 2 / 6H + 38 + 63 ISO 3 / 6G + 112 + 157
ISO 3 / 6G + 63 + 88 7G + 157 + 202
7G + 88 + 113 4 ISO 1 / 4H + 25 + 75
1.25 ISO 1 / 4H + 14 + 42 ISO 2 / 6H + 75 + 125
ISO 2 / 6H + 42 + 70 ISO 3 / 6G + 125 + 175
ISO 3 / 6G + 70 + 98 7G + 175 + 225
7G + 98 + 126 5 ISO 1 / 4H + 27 + 80
1.5 ISO 1 / 4H + 15 + 45 ISO 2 / 6H + 80 + 133
ISO 2 / 6H + 45 + 75 ISO 3 / 6G + 133 + 186
ISO 3 / 6G + 75 + 105 7G + 186 + 239
7G + 105 + 135
1.75 ISO 1 / 4H + 16 + 48 5.5 ISO 1 / 4H + 28 + 84
ISO 2 / 6H + 48 + 80 ISO 2 / 6H + 84 + 140
ISO 3 / 6G + 80 + 112 ISO 3 / 6G + 140 + 196
7G + 112 + 144 7G + 196 + 252
2 ISO 1 / 4H + 17 + 51 6 ISO 1 / 4H + 30 + 90
ISO 2 / 6H + 51 + 85 ISO 2 / 6H + 90 + 150
ISO 3 / 6G + 85 + 119 ISO 3 / 6G + 150 + 210
7G
+ 210
+ 270
7G + 119 + 153
