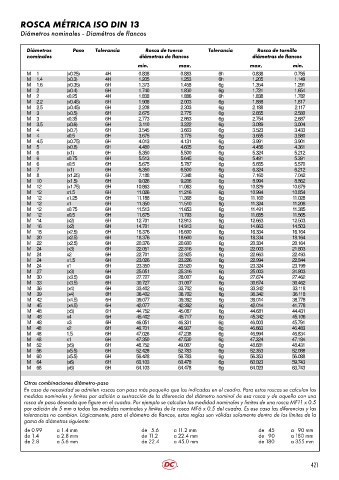

ROSCA MÉTRICA ISO DIN 13
Diámetros nominales - Diamétros de flancos

Diámetros Paso Tolerancia Rosca de tuerca Tolerancia Rosca de tornillo
nominales diámetras de flancos diámetras de flancos
min. max. max. min.
M 1 (x0.25) 4H 0.838 0.883 6h 0.838 0.785
M 1.4 (x0.3) 4H 1.205 1.253 6h 1.205 1.149
M 1.6 (x0.35) 6H 1.373 1.458 6g 1.354 1.291
M 2 (x0.4) 6H 1.740 1.830 6g 1.721 1.654
M 2 x0.25 4H 1.838 1.886 6h 1.838 1.782
M 2.2 (x0.45) 6H 1.908 2.003 6g 1.888 1.817
M 2.5 (x0.45) 6H 2.208 2.303 6g 2.188 2.117
M 3 (x0.5) 6H 2.675 2.775 6g 2.655 2.580
M 3 x0.35 6H 2.773 2.863 6g 2.754 2.687
M 3.5 (x0.6) 6H 3.110 3.222 6g 3.089 3.004
M 4 (x0.7) 6H 3.545 3.663 6g 3.523 3.433
M 4 x0.5 6H 3.675 3.775 6g 3.655 3.580
M 4.5 (x0.75) 6H 4.013 4.131 6g 3.991 3.901
M 5 (x0.8) 6H 4.480 4.605 6g 4.456 4.361
M 6 (x1) 6H 5.350 5.500 6g 5.324 5.212
M 6 x0.75 6H 5.513 5.645 6g 5.491 5.391
M 6 x0.5 6H 5.675 5.787 6g 5.655 5.570
M 7 (x1) 6H 6.350 6.500 6g 6.324 6.212
M 8 (x1.25) 6H 7.188 7.348 6g 7.160 7.042
M 10 (x1.5) 6H 9.026 9.206 6g 8.994 8.862
M 12 (x1.75) 6H 10.863 11.063 6g 10.829 10.679
M 12 x1.5 6H 11.026 11.216 6g 10.994 10.854
M 12 x1.25 6H 11.188 11.368 6g 11.160 11.028
M 12 x1 6H 11.350 11.510 6g 11.324 11.206
M 12 x0.75 6H 11.513 11.653 6g 11.491 11.385
M 12 x0.5 6H 11.675 11.793 6g 11.655 11.565
M 14 (x2) 6H 12.701 12.913 6g 12.663 12.503
M 16 (x2) 6H 14.701 14.913 6g 14.663 14.503
M 18 (x2.5) 6H 16.376 16.600 6g 16.334 16.164
M 20 (x2.5) 6H 18.376 18.600 6g 18.334 18.164
M 22 (x2.5) 6H 20.376 20.600 6g 20.334 20.164
M 24 (x3) 6H 22.051 22.316 6g 22.003 21.803
M 24 x2 6H 22.701 22.925 6g 22.663 22.493
M 24 x1.5 6H 23.026 23.226 6g 22.994 22.844
M 24 x1 6H 23.350 23.520 6g 23.324 23.199
M 27 (x3) 6H 25.051 25.316 6g 25.003 24.803
M 30 (x3.5) 6H 27.727 28.007 6g 27.674 27.462
M 33 (x3.5) 6H 30.727 31.007 6g 30.674 30.462
M 36 (x4) 6H 33.402 33.702 6g 33.342 33.118
M 39 (x4) 6H 36.402 36.702 6g 36.342 36.118
M 42 (x4.5) 6H 39.077 39.392 6g 39.014 38.778
M 45 (x4.5) 6H 42.077 42.392 6g 42.014 41.778
M 48 (x5) 6H 44.752 45.087 6g 44.681 44.431
M 48 x4 6H 45.402 45.717 6g 45.342 45.106
M 48 x3 6H 46.051 46.331 6g 46.003 45.791
M 48 x2 6H 46.701 46.937 6g 46.663 46.483
M 48 1.5 6H 47.026 47.238 6g 46.994 46.834
M 48 x1 6H 47.350 47.530 6g 47.324 47.184
M 52 (x5) 6H 48.752 49.087 6g 48.681 48.431
M 56 (x5.5) 6H 52.428 52.783 6g 52.353 52.088
M 60 (x5.5) 6H 56.428 56.783 6g 56.353 56.088
M 64 (x6) 6H 60.103 60.478 6g 60.023 59.743
M 68 (x6) 6H 64.103 64.478 6g 64.023 63.743

Otras combinaciones diámetro-paso
En caso de necesidad se admiten roscas con paso más pequeño que los indicados en el cuadro. Para estas roscas se calculan las
medidas nominales y límites por adición o sustracción de la diferencia del diámetro nominal de esa rosca y de aquella con una
rosca de paso deseada que figure en el cuadro. Por ejemplo se calculan las medidad nominales y límites de una rosca MF11 x 0.5
por adición de 5 mm a todas las medidas nominales y límites de la rosca MF6 x 0.5 del cuadro. Es ese caso las diferencias y las
tolerancias no cambian. Lógicamente, para el diámetro de flancos, estas reglas son válidas solamente dentro de los límites de la
gama de diámetros siguiente:
de 0.99 a 1.4 mm de 5.6 a 11.2 mm de 45 a 90 mm
de 1.4 a 2.8 mm de 11.2 a 22.4 mm de 90 a 180 mm
de 2.8 a 5.6 mm de 22.4 a 45.0 mm de 180 a 355 mm

421
