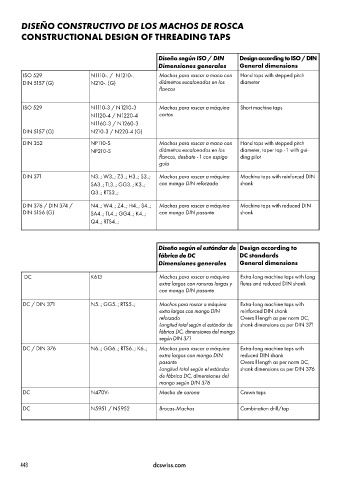

DISEÑO CONSTRUCTIVO DE LOS MACHOS DE ROSCA

         CONSTRUCTIONAL DESIGN OF THREADING TAPS



                                                         Diseño según ISO / DIN      Design according to ISO / DIN
                                                         Dimensiones generales       General dimensions
         ISO 529                 N1110-. /  N1210-.      Machos para roscar a mano con   Hand taps with stepped pitch
         DIN 5157 (G)            N210-. (G)              diámetros escalonados en los   diameter
                                                         flancos


         ISO 529                 N1110-3 / N1210-3       Machos para roscar a máquina   Short machine taps
                                 N1120-4 / N1220-4       cortos
                                 N1160-3 / N1260-3
         DIN 5157 (G)            N210-3 / N220-4 (G)

         DIN 352                 NP110-S                 Machos para roscar a mano con   Hand taps with stepped pitch
                                 NP210-S                 diámetros escalonados en los   diameter, taper tap -1 with gui-
                                                         flancos, desbate -1 con espiga   ding pilot
                                                         guía

         DIN 371                 N3..; W3..; Z3..; H3..; S3..;   Machos para roscar a máquina   Machine taps with reinforced DIN
                                 SA3..; TL3..; GG3..; K3..;   con mango DIN reforzado  shank
                                 Q3..; RTS3..;

         DIN 376 / DIN 374 /     N4..; W4..; Z4..; H4..; S4..;   Machos para roscar a máquina   Machine taps with reduced DIN
         DIN 5156 (G)            SA4..; TL4..; GG4..; K4..;   con mango DIN pasante  shank
                                 Q4..; RTS4..;



                                                         Diseño según el estándar de  Design according to
                                                         fábrica de DC               DC standards
                                                         Dimensiones generales       General dimensions

          DC                     K613                    Machos para roscar a máquina   Extra-long machine taps with long
                                                         extra largos con ranuras largas y   flutes and reduced DIN shank
                                                         con mango DIN pasante

         DC / DIN 371            N5..; GG5..; RTS5..;    Machos para roscar a máquina   Extra-long machine taps with
                                                         extra largos con mango DIN   reinforced DIN shank
                                                         reforzado                   Overall length as per norm DC,
                                                         Longitud total según el estándar de   shank dimensions as per DIN 371
                                                         fábrica DC, dimensiones del mango
                                                         según DIN 371

         DC / DIN 376            N6..; GG6..; RTS6..; K6..;   Machos para roscar a máquina   Extra-long machine taps with
                                                         extra largos con mango DIN   reduced DIN shank
                                                         pasante                     Overall length as per norm DC,
                                                         Longitud total según el estándar   shank dimensions as per DIN 376
                                                         de fábrica DC, dimensiones del
                                                         mango según DIN 376
         DC                      N470V-                  Macho de corona             Crown taps


         DC                      N5951 / N5952           Brocas-Machos               Combination drill/tap
