P. 456

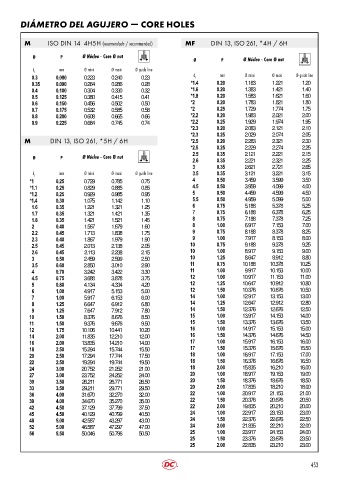

DIÁMETRO DEL AGUJERO ž CORE HOLES


          M       ISO DIN 14  4H5H   (recomendado / recommended)  MF       DIN 13, ISO 261, *4H / 6H


             Ø        P       Ø Núcleo - Core Ø nut
                                                                   Ø         P      Ø Núcleo - Core Ø nut
                                                                                                               
             d 1      mm       Ø mini   Ø maxi   Ø guide line
            0.3      0.080    0.223     0.240      0.23              d 1      mm       Ø mini    Ø maxi  Ø guide line
            0.35     0.090    0.264     0.286      0.28             *1.4     0.20      1.183     1.221     1.20
            0.4      0.100    0.304     0.330      0.32             *1.6     0.20      1.383     1.421     1.40
            0.5      0.125    0.380     0.415      0.41             *1.8     0.20      1.583     1.621     1.60
            0.6      0.150    0.456     0.502      0.50             *2       0.20      1.783     1.821     1.80
            0.7      0.175    0.532     0.585      0.58             *2       0.25      1.729     1.774     1.75
            0.8      0.200    0.608     0.665      0.66             *2.2     0.20      1.983     2.021     2.00
            0.9      0.225    0.684     0.745      0.74             *2.2     0.25      1.929     1.974     1.95
                                                                    *2.3     0.20      2.083     2.121     2.10
                                                                    *2.3     0.25      2.029     2.074     2.05
          M        DIN 13, ISO 261, *5H / 6H                        *2.5     0.20      2.283     2.321     2.30
                                                                    *2.5     0.25      2.229     2.274     2.25
                                                                     2.5     0.35      2.121     2.221     2.15
             Ø        P       Ø Núcleo - Core Ø nut
                                                                   2.6     0.35      2.221     2.321     2.25
                                                                     3       0.35      2.621     2.721     2.65
             d 1      mm       Ø mini   Ø maxi   Ø guide line        3.5     0.35      3.121     3.221     3.15
           *1        0.25     0.729     0.785      0.75              4       0.50      3.459     3.599     3.50
           *1.1      0.25     0.829     0.885      0.85              4.5     0.50      3.959     4.099     4.00
           *1.2      0.25     0.929     0.985      0.95              5       0.50      4.459     4.599     4.50
           *1.4      0.30     1.075     1.142      1.10              5.5     0.50      4.959     5.099     5.00
            1.6      0.35     1.221     1.321      1.25              6       0.75      5.188     5.378     5.25
            1.7      0.35     1.321     1.421      1.35              7       0.75      6.188     6.378     6.25
            1.8      0.35     1.421     1.521      1.45              8       0.75      7.188     7.378     7.25
            2        0.40     1.567     1.679      1.60              8       1.00      6.917     7.153     7.00
            2.2      0.45     1.713     1.838      1.75              9       0.75      8.188     8.378     8.25
            2.3      0.40     1.867     1.979      1.90              9       1.00      7.917     8.153     8.00
            2.5      0.45     2.013     2.138      2.05             10       0.75      9.188     9.378     9.25
            2.6      0.45      2.113    2.238      2.15             10       1.00      8.917     9.153     9.00
            3        0.50     2.459     2.599      2.50             10       1.25      8.647     8.912     8.80
            3.5      0.60     2.850     3.010      2.90             11       0.75     10.188    10.378    10.25
            4        0.70     3.242     3.422      3.30             11       1.00      9.917    10.153    10.00
            4.5      0.75     3.688     3.878      3.75             12       1.00     10.917    11.153    11.00
            5        0.80     4.134     4.334      4.20             12       1.25     10.647    10.912    10.80
            6        1.00     4.917     5.153      5.00             12       1.50     10.376    10.676    10.50
            7        1.00     5.917     6.153      6.00             14       1.00     12.917    13.153    13.00
            8        1.25     6.647     6.912      6.80             14       1.25     12.647    12.912    12.80
            9        1.25     7.647     7.912      7.80             14       1.50     12.376    12.676    12.50
           10        1.50     8.376     8.676      8.50             15       1.00     13.917    14.153    14.00
           11        1.50     9.376     9.676      9.50             15       1.50     13.376    13.676    13.50
           12        1.75     10.106   10.441     10.20             16       1.00     14.917    15.153    15.00
           14        2.00     11.835   12.210     12.00             16       1.50     14.376    14.676    14.50
           16        2.00     13.835   14.210     14.00             17       1.00     15.917    16.153    16.00
           18        2.50     15.294   15.744     15.50             17       1.50     15.376    15.676    15.50
           20        2.50     17.294   17.744     17.50             18       1.00     16.917    17.153    17.00
           22        2.50     19.294   19.744     19.50             18       1.50     16.376    16.676    16.50
           24        3.00     20.752   21.252     21.00             18       2.00     15.835    16.210    16.00
           27        3.00     23.752   24.252     24.00             20       1.00     18.917    19.153    19.00
           30        3.50     26.211   26.771     26.50             20       1.50     18.376    18.676    18.50
           33        3.50     29.211   29.771     29.50             20       2.00     17.835    18.210    18.00
           36        4.00     31.670   32.270     32.00             22       1.00     20.917    21.153    21.00
           39        4.00     34.670   35.270     35.00             22       1.50     20.376    20.676    20.50
           42        4.50     37.129   37.799     37.50             22       2.00     19.835    20.210    20.00
           45        4.50     40.129   40.799     40.50             24       1.00     22.917    23.153    23.00
           48        5.00     42.587   43.297     43.00             24       1.50     22.376    22.676    22.50
           52        5.00     46.587   47.297     47.00             24       2.00     21.835    22.210    22.00
           56        5.50     50.046   50.796     50.50             25       1.00     23.917    24.153    24.00
                                                                    25       1.50     23.376    23.676    23.50
                                                                    25       2.00     22.835    23.210    23.00
