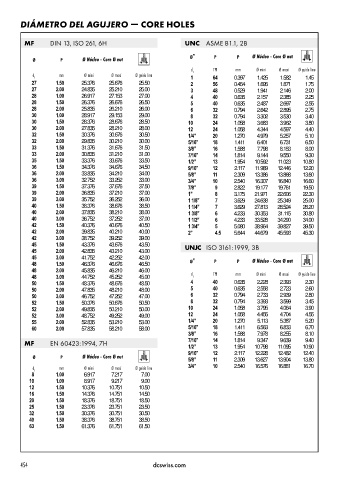

DIÁMETRO DEL AGUJERO ž CORE HOLES


          MF       DIN 13, ISO 261, 6H                            UNC ASME B1.1, 2B

                                                                    Ø’’     P       P     Ø Núcleo - Core Ø nut
             Ø        P       Ø Núcleo - Core Ø nut                                                            
                                                      
                                                                    d 1     TPI     mm     Ø mini  Ø maxi  Ø guide line
             d 1      mm       Ø mini   Ø maxi   Ø guide line       1       64     0.397   1.425   1.582    1.45
            27       1.50     25.376   25.676     25.50             2       56     0.454   1.695   1.871    1.75
            27       2.00     24.835   25.210     25.00             3       48     0.529   1.941   2.146    2.00
            28       1.00     26.917   27.153     27.00             4       40     0.635   2.157   2.385    2.25
            28       1.50     26.376   26.676     26.50             5       40     0.635   2.487   2.697    2.55
            28       2.00     25.835   26.210     26.00             6       32     0.794   2.642   2.895    2.75
            30       1.00     28.917   29.153     29.00             8       32     0.794   3.302   3.530    3.40
            30       1.50     28.376   28.676     28.50            10       24     1.058   3.683   3.962    3.80
            30       2.00     27.835   28.210     28.00            12       24     1.058   4.344   4.597    4.40
            32       1.50     30.376   30.676     30.50            1/4’’    20     1.270   4.979   5.257    5.10
            32       2.00     29.835   30.210     30.00            5/16’’   18     1.411   6.401   6.731    6.50
            33       1.50     31.376   31.676     31.50            3/8’’    16     1.588   7.798   8.153    8.00
            33       2.00     30.835   31.210     31.00            7/16’’   14     1.814   9.144   9.550    9.30
            35       1.50     33.376   33.676     33.50            1/2’’    13     1.954  10.592   11.023  10.80
            36       1.50     34.376   34.676     34.50            9/16’’   12     2.117   11.989  12.446  12.20
            36       2.00     33.835   34.210     34.00            5/8’’    11     2.309  13.386  13.868   13.60
            36       3.00     32.752   33.252     33.00            3/4’’    10     2.540  16.307  16.840   16.60
            39       1.50     37.376   37.676     37.50            7/8’’     9     2.822  19.177  19.761   19.50
            39       2.00     36.835   37.210     37.00            1’’       8     3.175  21.971  22.606   22.30
            39       3.00     35.752   36.252     36.00            1 1/8’’   7     3.629  24.638  25.349   25.00
            40       1.50     38.376   38.676     38.50            1 1/4’’   7     3.629  27.813  28.524   28.20
            40       2.00     37.835   38.210     38.00            1 3/8’’   6     4.233  30.353   31.115  30.80
            40       3.00     36.752   37.252     37.00            1 1/2’’   6     4.233  33.528  34.290   34.00
            42       1.50     40.376   40.676     40.50            1 3/4’’   5     5.080  38.964  39.827   39.50
            42       2.00     39.835   40.210     40.00            2’’       4.5   5.644  44.679  45.593   45.30
            42       3.00     38.752   39.252     39.00
            45       1.50     43.376   43.676     43.50
            45       2.00     42.835   43.210     43.00           UNJC ISO 3161:1999, 3B
            45       3.00     41.752   42.252     42.00             Ø’’
            48       1.50     46.376   46.676     46.50                     P       P     Ø Núcleo - Core Ø nut      
            48       2.00     45.835   46.210     46.00
            48       3.00     44.752   45.252     45.00             d 1     TPI     mm     Ø mini  Ø maxi  Ø guide line
            50       1.50     48.376   48.676     48.50             4       40     0.635   2.228   2.393    2.30
            50       2.00     47.835   48.210     48.00             5       40     0.635   2.558   2.723    2.60
            50       3.00     46.752   47.252     47.00             6       32     0.794   2.733   2.939    2.80
            52       1.50     50.376   50.676     50.50             8       32     0.794   3.393   3.599    3.45
            52       2.00     49.835   50.210     50.00            10       24     1.058   3.795   4.064    3.90
            52       3.00     48.752   49.252     49.00            12       24     1.058   4.455   4.704    4.55
            55       2.00     52.835   53.210     53.00            1/4’’    20     1.270   5.113   5.387    5.20
            60       2.00     57.835   58.210     58.00            5/16’’   18     1.411   6.563   6.833    6.70
                                                                   3/8’’    16     1.588   7.978   8.255    8.10
                                                                                                   9.639
                                                                                                            9.40
                                                                                           9.347
          MF       EN 60423:1994, 7H                               7/16’’   14     1.814  10.798   11.095  10.90
                                                                   1/2’’
                                                                                   1.954
                                                                            13
                                                                   9/16’’   12     2.117  12.228  12.482   12.40
             Ø        P       Ø Núcleo - Core Ø nut
                                                                 5/8’’    11     2.309  13.627  13.904   13.80
             d 1      mm       Ø mini   Ø maxi   Ø guide line      3/4’’    10     2.540  16.576  16.881   16.70
            8        1.00     6.917     7.217      7.00
           10        1.00     8.917     9.217      9.00
           12        1.50     10.376   10.751     10.50
           16        1.50     14.376   14.751     14.50
           20        1.50     18.376   18.751     18.50
           25        1.50     23.376   23.751     23.50
           32        1.50     30.376   30.751     30.50
           40        1.50     38.376   38.751     38.50
           63        1.50     61.376   61.751     61.50
