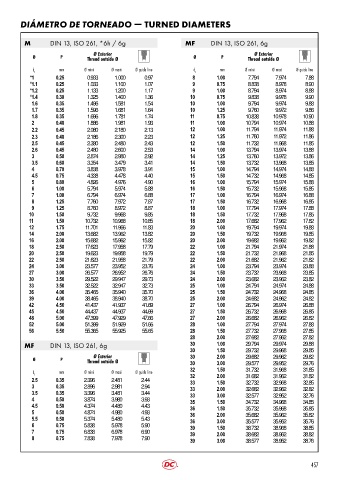

DIÁMETRO DE TORNEADO ž TURNED DIAMETERS


          M        DIN 13, ISO 261, *6h / 6g                      MF       DIN 13, ISO 261, 6g

                                  Ø Exterior                                              Ø Exterior
             Ø        P         Thread outside Ø                     Ø         P        Thread outside Ø

             d 1      mm       Ø mini   Ø maxi   Ø guide line        d 1      mm       Ø mini    Ø maxi  Ø guide line
            *1       0.25       0.933    1.000      0.97             8       1.00       7.794     7.974     7.88
            *1.1     0.25       1.033    1.100      1.07             9       0.75       8.838     8.978     8.90
            *1.2     0.25       1.133    1.200      1.17             9       1.00       8.794     8.974     8.88
            *1.4     0.30       1.325    1.400      1.36            10       0.75       9.838     9.978     9.90
            1.6      0.35       1.496    1.581      1.54            10       1.00       9.794     9.974     9.88
            1.7      0.35       1.596    1.681      1.64            10       1.25       9.760     9.972     9.86
            1.8      0.35       1.696    1.781      1.74            11       0.75      10.838    10.978    10.90
            2        0.40       1.886    1.981      1.93            11       1.00      10.794    10.974    10.88
            2.2      0.45       2.080    2.180      2.13            12       1.00      11.794    11.974    11.88
            2.3      0.40       2.186    2.300      2.23            12       1.25      11.760    11.972    11.86
            2.5      0.45       2.380    2.480      2.43            12       1.50      11.732    11.968    11.85
            2.6      0.45       2.480    2.600      2.53            14       1.00      13.794    13.974    13.88
            3        0.50       2.874    2.980      2.92            14       1.25      13.760    13.972    13.86
            3.5      0.60       3.354    3.479      3.41            14       1.50      13.732    13.968    13.85
            4        0.70       3.838    3.978      3.91            15       1.00      14.794    14.974    14.88
            4.5      0.75       4.338    4.478      4.40            15       1.50      14.732    14.968    14.85
            5        0.80       4.826    4.976      4.90            16       1.00      15.794    15.974    15.88
            6        1.00       5.794    5.974      5.88            16       1.50      15.732    15.968    15.85
            7        1.00       6.794    6.974      6.88            17       1.00      16.794    16.974    16.88
            8        1.25       7.760    7.972      7.87            17       1.50      16.732    16.968    16.85
            9        1.25       8.760    8.972      8.87            18       1.00      17.794    17.974    17.88
           10        1.50       9.732    9.968      9.85            18       1.50      17.732    17.968    17.85
           11        1.50      10.732   10.968     10.85            18       2.00      17.682    17.962    17.82
           12        1.75      11.701    11.966    11.83            20       1.00      19.794    19.974    19.88
           14        2.00      13.682   13.962     13.82            20       1.50      19.732    19.968    19.85
           16        2.00      15.682   15.962     15.82            20       2.00      19.682    19.962    19.82
           18        2.50      17.623   17.958     17.79            22       1.00      21.794    21.974    21.88
           20        2.50      19.623   19.958     19.79            22       1.50      21.732    21.968    21.85
           22        2.50      21.623   21.958     21.79            22       2.00      21.682    21.962    21.82
           24        3.00      23.577   23.952     23.76            24       1.00      23.794    23.974    23.88
           27        3.00      26.577   26.952     26.76            24       1.50      23.732    23.968    23.85
           30        3.50      29.522   29.947     29.73            24       2.00      23.682    23.962    23.82
           33        3.50      32.522   32.947     32.73            25       1.00      24.794    24.974    24.88
           36        4.00      35.465   35.940     35.70            25       1.50      24.732    24.968    24.85
           39        4.00      38.465   38.940     38.70            25       2.00      24.682    24.962    24.82
           42        4.50      41.437   41.937     41.69            27       1.00      26.794    26.974    26.88
           45        4.50      44.437   44.937     44.69            27       1.50      26.732    26.968    26.85
           48        5.00      47.399   47.929     47.66            27       2.00      26.682    26.962    26.82
           52        5.00      51.399   51.929     51.66            28       1.00      27.794    27.974    27.88
           56        5.50      55.365   55.925     55.65            28       1.50      27.732    27.968    27.85
                                                                    28       2.00      27.682    27.962    27.82
          MF       DIN 13, ISO 261, 6g                              30       1.00      29.794    29.974    29.88
                                                                    30       1.50      29.732    29.968    29.85
                                  Ø Exterior                        30       2.00      29.682    29.962    29.82
             Ø        P         Thread outside Ø                    30       3.00      29.577    29.952    29.76
                                                                    32       1.50      31.732    31.968    31.85
             d        mm       Ø mini   Ø maxi   Ø guide line
             1                                                      32       2.00      31.682    31.962    31.82
            2.5      0.35     2.396     2.481      2.44             33       1.50      32.732    32.968    32.85
            3        0.35     2.896     2.981      2.94             33       2.00      32.682    32.962    32.82
            3.5      0.35     3.396     3.481      3.44             33       3.00      32.577    32.952    32.76
            4        0.50     3.874     3.980      3.93             35       1.50      34.732    34.968    34.85
            4.5      0.50     4.374     4.480      4.43             36       1.50      35.732    35.968    35.85
            5        0.50     4.874     4.980      4.93             36       2.00      35.682    35.962    35.82
            5.5      0.50     5.374     5.480      5.43             36       3.00      35.577    35.952    35.76
            6        0.75     5.838     5.978      5.90             39       1.50      38.732    38.968    38.85
            7        0.75     6.838     6.978      6.90             39       2.00      38.682    38.962    38.82
            8        0.75     7.838     7.978      7.90             39       3.00      38.577    38.952    38.76
