P. 461

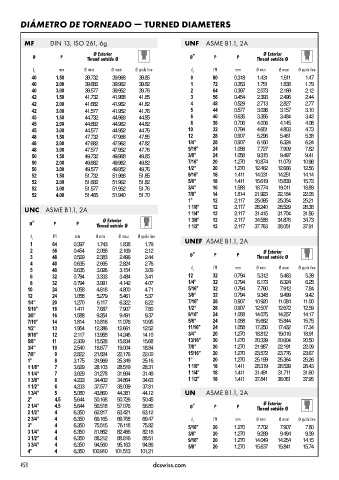

DIÁMETRO DE TORNEADO ž TURNED DIAMETERS


          MF       DIN 13, ISO 261, 6g                            UNF    ASME B1.1, 2A

                                  Ø Exterior                                                  Ø Exterior
             Ø        P         Thread outside Ø                    Ø’’     P       P      Thread outside Ø

             d 1      mm       Ø mini   Ø maxi   Ø guide line       d 1     TPI     mm     Ø mini  Ø maxi  Ø guide line
            40       1.50      39.732   39.968    39.85             0       80     0.318   1.431   1.511    1.47
            40       2.00      39.682   39.962    39.82             1       72     0.353   1.751   1.838    1.79
            40       3.00      39.577   39.952    39.76             2       64     0.397   2.073   2.169    2.12
            42       1.50      41.732   41.968    41.85             3       56     0.454   2.393   2.496    2.44
            42       2.00      41.682   41.962    41.82             4       48     0.529   2.713   2.827    2.77
            42       3.00      41.577   41.952    41.76             5       44     0.577   3.036   3.157    3.10
            45       1.50      44.732   44.968    44.85             6       40     0.635   3.356   3.484    3.42
            45       2.00      44.682   44.962    44.82             8       36     0.706   4.006   4.145    4.08
            45       3.00      44.577   44.952    44.76            10       32     0.794   4.651   4.803    4.73
            48       1.50      47.732   47.968    47.85            12       28     0.907   5.296   5.461    5.38
            48       2.00      47.682   47.962    47.82            1/4’’    28     0.907   6.160   6.324    6.24
            48       3.00      47.577   47.952    47.76            5/16’’   24     1.058   7.727   7.909    7.82
            50       1.50      49.732   49.968    49.85            3/8’’    24     1.058   9.315   9.497    9.41
            50       2.00      49.682   49.962    49.82            7/16’’   20     1.270  10.874   11.079  10.98
            50       3.00      49.577   49.952    49.76            1/2’’    20     1.270  12.462  12.666   12.56
            52       1.50      51.732   51.968    51.85            9/16’’   18     1.411  14.031  14.251   14.14
            52       2.00      51.682   51.962    51.82            5/8’’    18     1.411  15.619  15.839   15.73
            52       3.00      51.577   51.952    51.76            3/4’’    16     1.588  18.774   19.011  18.89
            52       4.00      51.465   51.940    51.70            7/8’’    14     1.814  21.923  22.184   22.05
                                                                   1’’      12     2.117  25.065  25.354   25.21
          UNC ASME B1.1, 2A                                        1 1/8’’  12     2.117  28.240  28.529   28.38
                                                                   1 1/4’’  12     2.117  31.415  31.704   31.56
                                     Ø Exterior
           Ø’’      P       P      Thread outside Ø                1 3/8’’  12     2.117  34.588  34.876   34.73
                                                                                   2.117
                                                                                                           37.91
                                                                                                  38.051
                                                                                          37.763
                                                                   1 1/2’’
                                                                            12
            d       TPI    mm      Ø mini  Ø maxi  Ø guide line
            1
            1      64      0.397   1.743   1.838    1.79          UNEF ASME B1.1, 2A
            2      56      0.454   2.066   2.169    2.12                                      Ø Exterior
            3      48      0.529   2.383   2.496    2.44            Ø’’     P       P      Thread outside Ø
            4      40      0.635   2.695   2.824    2.76
            5      40      0.635   3.026   3.154    3.09            d 1     TPI     mm     Ø mini  Ø maxi  Ø guide line
            6      32      0.794   3.333   3.484    3.41           12       32     0.794   5.312   5.463    5.39
            8      32      0.794   3.991   4.142    4.07           1/4’’    32     0.794   6.173   6.324    6.25
           10      24      1.058   4.618   4.800    4.71           5/16’’   32     0.794   7.760   7.912    7.84
           12      24      1.058   5.279   5.461    5.37           3/8’’    32     0.794   9.348   9.499    9.42
           1/4’’   20      1.270   6.117   6.322    6.22           7/16’’   28     0.907  10.920   11.084  11.00
           5/16’’  18      1.411   7.687   7.907    7.80           1/2’’    28     0.907  12.507  12.672   12.59
           3/8’’   16      1.588   9.254   9.491    9.37           9/16’’   24     1.058  14.075  14.257   14.17
           7/16’’  14      1.814  10.816  11.076   10.95           5/8’’    24     1.058  15.662  15.844   15.75
           1/2’’   13      1.954  12.386  12.661   12.52           11/16’’  24     1.058  17.250  17.432   17.34
           9/16’’  12      2.117  13.958  14.246   14.10           3/4’’    20     1.270  18.812  19.016   18.91
           5/8’’   11      2.309  15.528  15.834   15.68           13/16’’  20     1.270  20.339  20.604   20.50
           3/4’’   10      2.540  18.677  19.004   18.84           7/8’’    20     1.270  21.987  22.191   22.09
           7/8’’    9      2.822  21.824  22.176   22.00           15/16’’  20     1.270  23.572  23.776   23.67
           1’’      8      3.175  24.969  25.349   25.16           1’’      20     1.270  25.159  25.364   25.26
           1 1/8’’  7      3.629  28.103  28.519   28.31           1 1/8’’  18     1.411  28.319  28.539   28.43
           1 1/4’’  7      3.629  31.278  31.694   31.49           1 1/4’’  18     1.411  31.491   31.711  31.60
           1 3/8’’  6      4.233  34.402  34.864   34.63           1 1/2’’  18     1.411  37.841  38.061   37.95
           1 1/2’’  6      4.233  37.577  38.039   37.81
           1 3/4’’  5      5.080  43.860  44.381   44.12          UN     ASME B1.1, 2A
           2’’      4.5    5.644  50.168  50.726   50.45
                                                                                              Ø Exterior
           2 1/4’’  4.5    5.644  56.518  57.076   56.80            Ø’’     P       P      Thread outside Ø
           2 1/2’’  4      6.350  62.817  63.421   63.12
           2 3/4’’  4      6.350  69.165  69.768   69.47            d 1     TPI     mm     Ø mini  Ø maxi  Ø guide line
           3’’      4      6.350  75.515  76.118   75.82           5/16’’   20     1.270   7.702   7.907    7.80
           3 1/4’’  4      6.350  81.862  82.466   82.16           3/8’’    20     1.270   9.289   9.494    9.39
           3 1/2’’  4      6.350  88.212  88.816   88.51           9/16’’   20     1.270  14.049  14.254   14.15
           3 3/4’’  4      6.350  94.560  95.163   94.86           5/8’’    20     1.270  15.637  15.841   15.74
           4’’      4      6.350  100.910  101.513  101.21
