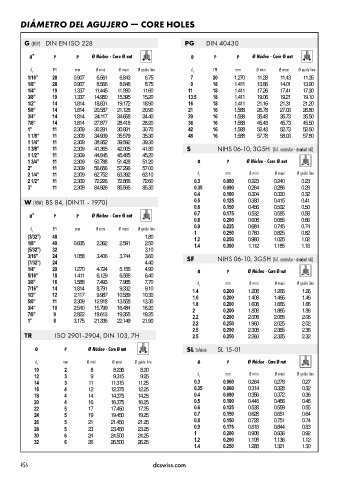

P. 459

DIÁMETRO DEL AGUJERO ž CORE HOLES



          G (BSP) DIN EN ISO 228                                  PG     DIN 40430
           Ø’’      P       P    Ø Núcleo - Core Ø nut              Ø       P       P     Ø Núcleo - Core Ø nut
                                                                                                             
            d 1     TPI    mm      Ø mini  Ø maxi  Ø guide line     d 1     TPI     mm     Ø mini  Ø maxi  Ø guide line
           1/16’’  28      0.907   6.561   6.843    6.75            7       20     1.270   11.28   11.43   11.35
           1/8’’   28      0.907   8.566   8.848    8.75            9       18     1.411   13.86   14.01   13.90
           1/4’’   19      1.337  11.445  11.890   11.60           11       18     1.411   17.26   17.41   17.30
           3/8’’   19      1.337  14.950  15.395   15.20           13.5     18     1.411   19.06   19.21   19.10
           1/2’’   14      1.814  18.631  19.172   18.90           16       18     1.411   21.16   21.31   21.20
           5/8’’   14      1.814  20.587  21.128   20.90           21       16     1.588   26.78   27.03   26.80
           3/4’’   14      1.814  24.117  24.658   24.40           29       16     1.588   35.48   35.73   35.50
           7/8’’   14      1.814  27.877  28.418   28.20           36       16     1.588   45.48   45.73   45.50
           1’’     11      2.309  30.291  30.931   30.70           42       16     1.588   52.48   52.73   52.50
           1 1/8’’  11     2.309  34.939  35.579   35.30           48       16     1.588   57.78   58.03   57.80
           1 1/4’’  11     2.309  38.952  39.592   39.30
           1 3/8’’  11     2.309  41.365  42.005   41.80           S         NIHS 06-10, 3G5H (Tol. estándar - standard tol.)
           1 1/2’’  11     2.309  44.845  45.485   45.20
           1 3/4’’  11     2.309  50.788  51.428   51.20              Ø          P      Ø Núcleo - Core Ø nut      
           2’’     11      2.309  56.656  57.296   57.00
           2 1/4’’  11     2.309  62.752  63.392   63.10              d 1       mm       Ø mini   Ø maxi  Ø guide line
           2 1/2’’  11     2.309  72.226  72.866   72.60             0.3       0.080    0.223    0.240     0.23
           3’’     11      2.309  84.926  85.566   85.30             0.35      0.090    0.264    0.286     0.28
                                                                     0.4       0.100    0.304    0.330     0.32
          W (BSW) BS 84, (DIN11 - 1970)                              0.5       0.125    0.380    0.415     0.41
                                                                     0.6       0.150    0.456    0.502     0.50
           Ø’’      P       P    Ø Núcleo - Core Ø nut               0.7       0.175    0.532    0.585     0.58
                                                                   0.8       0.200    0.608    0.665     0.66
                                                                     0.9       0.225    0.684    0.745     0.74
            d 1     TPI    mm      Ø mini  Ø maxi  Ø guide line
           (3/32’’)  48                             1.80             1 1.2     0.250    0.760    0.825     0.82
                                                                               0.250
                                                                                                 1.025
                                                                                        0.960
                                                                                                           1.02
           1/8’’   40      0.635   2.362   2.591    2.50             1.4       0.300    1.112    1.185     1.18
           (5/32’’)  32                             3.10
           3/16’’  24      1.058   3.406   3.744    3.60           SF        NIHS 06-10, 3G5H (Tol. estándar - standard tol.)
           (7/32’’)  24                             4.40
           1/4’’   20      1.270   4.724   5.156    4.90              Ø          P      Ø Núcleo - Core Ø nut
           5/16’’  18      1.411   6.129   6.588    6.40                                                       
           3/8’’   16      1.588   7.493   7.988    7.70              d         mm       Ø mini   Ø maxi  Ø guide line
           7/16’’  14      1.814   8.791   9.332    9.10             1.4  1    0.200    1.208    1.265     1.26
           1/2’’   12      2.117   9.987  10.589   10.30             1.6       0.200    1.408    1.465     1.46
           5/8’’   11      2.309  12.918  13.558   13.30             1.8       0.200    1.608    1.665     1.66
           3/4’’   10      2.540  15.799  16.484   16.20             2         0.200    1.808    1.865     1.86
           7/8’’    9      2.822  18.613  19.355   19.25             2.2       0.200    2.008    2.065     2.06
           1’’      8      3.175  21.336  22.149   21.90             2.2       0.250    1.960    2.025     2.02
                                                                     2.5       0.200    2.308    2.365     2.36
          TR        ISO 2901-2904, DIN 103, 7H                       2.5       0.250    2.260    2.325     2.32

             Ø          P       Ø Núcleo - Core Ø nut              SL Safelock  SL 15-01
                                                      
             d 1       mm       Ø mini  Ø maxi  Ø guide line          Ø          P      Ø Núcleo - Core Ø nut      
             10         2        8       8.236    8.20
             12         3        9       9.315    9.25                d 1       mm       Ø mini   Ø maxi  Ø guide line
             14         3       11      11.315   11.25               0.3       0.060    0.264    0.278     0.27
             16         4       12      12.375   12.25               0.35      0.060    0.314    0.328     0.32
             18         4       14      14.375   14.25               0.4       0.080    0.356    0.372     0.36
             20         4       16      16.375   16.25               0.5       0.100    0.448    0.466     0.46
             22         5       17      17.450   17.25               0.6       0.125    0.538    0.559     0.55
             24         5       19      19.450   19.25               0.7       0.150    0.628    0.651     0.64
             26         5       21      21.450   21.25               0.8       0.150    0.728    0.751     0.74
             28         5       23      23.450   23.25               0.9       0.175    0.818    0.844     0.83
             30         6       24      24.500   24.25               1         0.200    0.908    0.936     0.92
             32         6       26      26.500   26.25               1.2       0.200    1.108    1.136     1.12
                                                                     1.4       0.250    1.288    1.321     1.30
