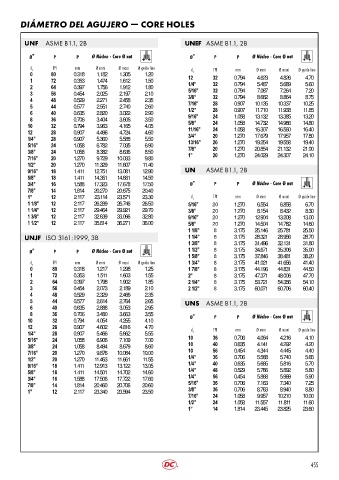

DIÁMETRO DEL AGUJERO ž CORE HOLES


          UNF    ASME B1.1, 2B                                    UNEF ASME B1.1, 2B

           Ø’’      P       P    Ø Núcleo - Core Ø nut              Ø’’     P       P     Ø Núcleo - Core Ø nut
                                                                                                             
            d 1     TPI    mm      Ø mini  Ø maxi  Ø guide line     d       TPI     mm     Ø mini  Ø maxi  Ø guide line
            0      80      0.318   1.182   1.305    1.20             1
            1      72      0.353   1.474   1.612    1.50           12       32     0.794   4.623   4.826    4.70
                                                                   1/4’’
            2      64      0.397   1.756   1.912    1.80           5/16’’   32     0.794   5.487   5.689    5.60
                                                                            32
                                                                                                   7.264
                                                                                   0.794
                                                                                                            7.20
                                                                                           7.087
            3      56      0.454   2.025   2.197    2.10
            4      48      0.529   2.271   2.458    2.35           3/8’’    32     0.794   8.662   8.864    8.75
            5      44      0.577   2.551   2.740    2.60           7/16’’   28     0.907  10.135  10.337   10.25
                                                                                           11.710
                                                                                                   11.938
                                                                                                           11.85
                                                                            28
                                                                   1/2’’
                                                                                   0.907
            6      40      0.635   2.820   3.022    2.90
            8      36      0.706   3.404   3.606    3.50           9/16’’   24     1.058  13.132  13.385   13.20
           10      32      0.794   3.963   4.165    4.05           5/8’’    24     1.058  14.732  14.986   14.80
                                                                                          16.307
                                                                                   1.058
                                                                            24
                                                                   11/16’’
                                                                                                           16.40
                                                                                                  16.560
           12      28      0.907   4.496   4.724    4.60
           1/4’’   28      0.907   5.360   5.588    5.50           3/4’’    20     1.270  17.679  17.957   17.80
           5/16’’  24      1.058   6.782   7.035    6.90           13/16’’  20     1.270  19.254  19.558   19.40
                                                                            20
                                                                   7/8’’
                                                                                   1.270
                                                                                                  21.132
                                                                                                           21.00
                                                                                          20.854
           3/8’’   24      1.058   8.382   8.636    8.50
           7/16’’  20      1.270   9.729  10.033    9.80           1’’      20     1.270  24.029  24.307   24.10
           1/2’’   20      1.270  11.329  11.607   11.40
           9/16’’  18      1.411  12.751  13.081   12.90          UN     ASME B1.1, 2B
           5/8’’   18      1.411  14.351  14.681   14.50
           3/4’’   16      1.588  17.323  17.678   17.50            Ø’’     P       P     Ø Núcleo - Core Ø nut      
           7/8’’   14      1.814  20.270  20.675   20.40
           1’’     12      2.117  23.114  23.571   23.30            d 1     TPI     mm     Ø mini  Ø maxi  Ø guide line
           1 1/8’’  12     2.117  26.289  26.746   26.50           5/16’’   20     1.270   6.554   6.858    6.70
           1 1/4’’  12     2.117  29.464  29.921   29.70           3/8’’    20     1.270   8.154   8.432    8.30
           1 3/8’’  12     2.117  32.639  33.096   32.80           9/16’’   20     1.270  12.904  13.208   13.00
           1 1/2’’  12     2.117  35.814  36.271   36.00           5/8’’    20     1.270  14.504  14.782   14.60
                                                                   1 1/8’’  8      3.175  25.146  25.781   25.50
          UNJF ISO 3161:1999, 3B                                   1 1/4’’  8      3.175  28.321  28.956   28.70
                                                                   1 3/8’’  8      3.175  31.496  32.131   31.80
           Ø’’      P       P    Ø Núcleo - Core Ø nut             1 1/2’’  8      3.175  34.671  35.306   35.00
                                                                 1 5/8’’  8      3.175  37.846  38.481   38.20
            d 1     TPI    mm      Ø mini  Ø maxi  Ø guide line    1 3/4’’  8      3.175  41.021  41.656   41.40
            0      80      0.318   1.217   1.298    1.25           1 7/8’’  8      3.175  44.196  44.831   44.50
            1      72      0.353   1.511   1.603    1.55           2’’      8      3.175  47.371  48.006   47.70
            2      64      0.397   1.798   1.902    1.85           2 1/4’’  8      3.175  53.721  54.356   54.10
            3      56      0.454   2.073   2.189    2.10           2 1/2’’  8      3.175  60.071  60.706   60.40
            4      48      0.529   2.329   2.466    2.35
            5      44      0.577   2.614   2.764    2.65          UNS ASME B1.1, 2B
            6      40      0.635   2.888   3.053    2.95
            8      36      0.706   3.480   3.663    3.55            Ø’’                   Ø Núcleo - Core Ø nut
           10      32      0.794   4.054   4.255    4.10                    P       P                          
           12      28      0.907   4.602   4.816    4.70            d       TPI     mm     Ø mini  Ø maxi  Ø guide line
           1/4’’   28      0.907   5.466   5.662    5.55             1
           5/16’’  24      1.058   6.906   7.109    7.00           10       36     0.706   4.064   4.216    4.10
           3/8’’   24      1.058   8.494   8.679    8.60           10       40     0.635   4.141   4.292    4.20
           7/16’’  20      1.270   9.876  10.084   10.00           10       56     0.454   4.344   4.445    4.40
           1/2’’   20      1.270  11.463  11.661   11.55           1/4’’    36     0.706   5.588   5.740    5.65
           9/16’’  18      1.411  12.913  13.122   13.05           1/4’’    40     0.635   5.665   5.816    5.70
           5/8’’   18      1.411  14.501  14.702   14.60           1/4’’    48     0.529   5.766   5.892    5.80
           3/4’’   16      1.588  17.506  17.722   17.60           1/4’’    56     0.454   5.868   5.969    5.90
           7/8’’   14      1.814  20.460  20.706   20.60           5/16’’   36     0.706   7.163   7.340    7.25
           1’’     12      2.117  23.340  23.594   23.50           3/8’’    36     0.706   8.763   8.940    8.80
                                                                   7/16’’   24     1.058   9.957  10.210   10.00
                                                                   1/2’’    24     1.058   11.557  11.811  11.60
                                                                   1’’      14     1.814  23.445  23.825   23.60
