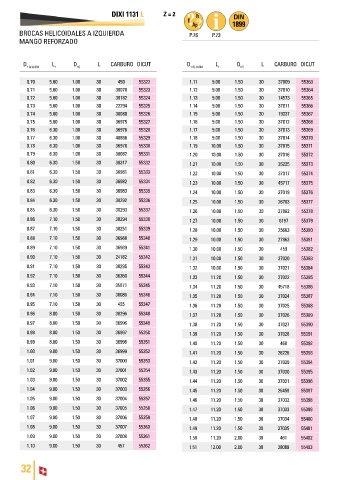

Page 34 - DC_SWISS(Catalogue_TM_ES-EN)
P. 34
DIXI 1131 L Z = 2
BROCAS HELICOIDALES A IZQUIERDA P.76 P.73
MANGO REFORZADO
D L D L CARBURO DICUT D L D L CARBURO DICUT
1 0/-0.004 1 h5 1 0/-0.004 1 h5
0.70 5.60 1.00 30 450 55322 1.11 9.00 1.50 30 37009 55363
0.71 5.60 1.00 30 38078 55323 1.12 9.00 1.50 30 37010 55364
0.72 5.60 1.00 30 38182 55324 1.13 9.00 1.50 30 14573 55365
0.73 5.60 1.00 30 22294 55325 1.14 9.00 1.50 30 37011 55366
0.74 5.60 1.00 30 38080 55326 1.15 9.00 1.50 30 19337 55367
0.75 5.60 1.00 30 36975 55327 1.16 9.00 1.50 30 37012 55368
0.76 6.30 1.00 30 36976 55328 1.17 9.00 1.50 30 37013 55369
0.77 6.30 1.00 30 40866 55329 1.18 9.00 1.50 30 37014 55370
0.78 6.30 1.00 30 36978 55330 1.19 10.00 1.50 30 37015 55371
0.79 6.30 1.00 30 38082 55331 1.20 10.00 1.50 30 37016 55372
0.80 6.30 1.50 30 38317 55332 1.21 10.00 1.50 30 26225 55373
0.81 6.30 1.50 30 36981 55333 1.22 10.00 1.50 30 37017 55374
0.82 6.30 1.50 30 36982 55334 1.23 10.00 1.50 30 45717 55375
0.83 6.30 1.50 30 36983 55335 1.24 10.00 1.50 30 37019 55376
0.84 6.30 1.50 30 38292 55336 1.25 10.00 1.50 30 26763 55377
0.85 6.30 1.50 30 38293 55337 1.26 10.00 1.50 30 27862 55378
0.86 7.10 1.50 30 38294 55338 1.27 10.00 1.50 30 6197 55379
0.87 7.10 1.50 30 38251 55339 1.28 10.00 1.50 30 25663 55380
0.88 7.10 1.50 30 36988 55340 1.29 10.00 1.50 30 27863 55381
0.89 7.10 1.50 30 36989 55341 1.30 10.00 1.50 30 459 55382
0.90 7.10 1.50 30 24182 55342 1.31 10.00 1.50 30 37020 55383
0.91 7.10 1.50 30 38295 55343 1.32 10.00 1.50 30 37021 55384
0.92 7.10 1.50 30 36360 55344 1.33 11.20 1.50 30 37022 55385
0.93 7.10 1.50 30 35871 55345 1.34 11.20 1.50 30 45718 55386
0.94 7.10 1.50 30 38086 55346 1.35 11.20 1.50 30 37024 55387
0.95 7.10 1.50 30 455 55347 1.36 11.20 1.50 30 37025 55388
0.96 8.00 1.50 30 38296 55348 1.37 11.20 1.50 30 37026 55389
0.97 8.00 1.50 30 36996 55349 1.38 11.20 1.50 30 37027 55390
0.98 8.00 1.50 30 36997 55350 1.39 11.20 1.50 30 37028 55391
0.99 8.00 1.50 30 36998 55351 1.40 11.20 1.50 30 460 55392
1.00 9.00 1.50 30 36999 55352 1.41 11.20 1.50 30 26226 55393
1.01 9.00 1.50 30 37000 55353 1.42 11.20 1.50 30 37029 55394
1.02 9.00 1.50 30 37001 55354 1.43 11.20 1.50 30 37030 55395
1.03 9.00 1.50 30 37002 55355 1.44 11.20 1.50 30 37031 55396
1.04 9.00 1.50 30 37003 55356 1.45 11.20 1.50 30 26459 55397
1.05 9.00 1.50 30 37004 55357 1.46 11.20 1.50 30 37032 55398
1.06 9.00 1.50 30 37005 55358 1.47 11.20 1.50 30 37033 55399
1.07 9.00 1.50 30 37006 55359 1.48 11.20 1.50 30 37034 55400
1.08 9.00 1.50 30 37007 55360 1.49 11.20 1.50 30 37035 55401
1.09 9.00 1.50 30 37008 55361 1.50 11.20 2.00 38 461 55402
1.10 9.00 1.50 30 457 55362 1.51 12.00 2.00 38 38089 55403
32
