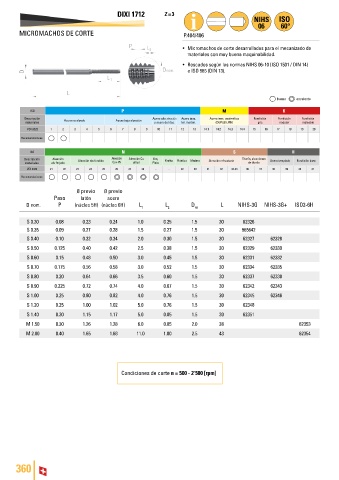

DIXI 1712 Z = 3

MICROMACHOS DE CORTE P.404/406

• Micromachos de corte desarrollados para el mecanizado de
materiales con muy buena maquinabilidad.
• Roscados según las normas NIHS 06-10 (ISO 1501 / DIN 14)
e ISO 965 (DIN 13).

bueno excelente

ISO P M K
Descripción Acero no aleado Acero baja aleación Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

Ø previo Ø previo
Paso latón acero
D nom. P (núcleo 5H) (núcleo 6H) L 1 L 2 D h5 L NIHS-3G NIHS-3G+ ISO2-6H

S 0.30 0.08 0.23 0.24 1.0 0.25 1.5 30 62326
S 0.35 0.09 0.27 0.28 1.5 0.27 1.5 30 965642
S 0.40 0.10 0.32 0.34 2.0 0.30 1.5 30 62327 62328
S 0.50 0.125 0.40 0.42 2.5 0.38 1.5 30 62329 62330
S 0.60 0.15 0.48 0.50 3.0 0.45 1.5 30 62331 62332
S 0.70 0.175 0.56 0.58 3.0 0.52 1.5 30 62334 62335
S 0.80 0.20 0.64 0.66 3.5 0.60 1.5 30 62337 62338
S 0.90 0.225 0.72 0.74 4.0 0.67 1.5 30 62342 62343
S 1.00 0.25 0.80 0.82 4.0 0.76 1.5 30 62345 62346
S 1.20 0.25 1.00 1.02 5.0 0.76 1.5 30 62348
S 1.40 0.30 1.15 1.17 5.0 0.85 1.5 30 62351
M 1.50 0.30 1.26 1.28 6.0 0.85 2.0 38 62353
M 2.00 0.40 1.65 1.68 11.0 1.00 2.5 43 62354

Condiciones de corte n = 500 - 2'500 [rpm]
