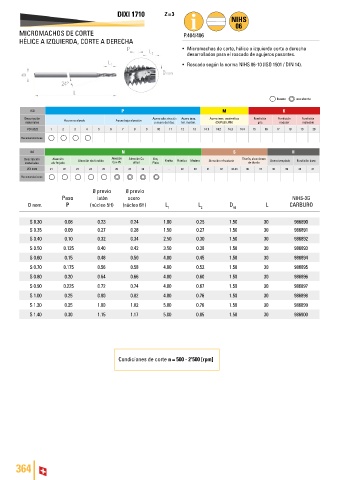

DIXI 1710 Z = 3

MICROMACHOS DE CORTE P.404/406
HÉLICE A IZQUIERDA, CORTE A DERECHA
• Micromachos de corte, hélice a izquierda corte a derecha
desarrollados para el roscado de agujeros pasantes.
• Roscado según la norma NIHS 06-10 (ISO 1501 / DIN 14).

bueno excelente

ISO P M K
Descripción Acero no aleado Acero baja aleación Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

Ø previo Ø previo
Paso latón acero NIHS-3G
D nom. P (núcleo 5H) (núcleo 6H) L 1 L 2 D h5 L CARBURO

S 0.30 0.08 0.23 0.24 1.00 0.25 1.50 30 986890
S 0.35 0.09 0.27 0.28 1.50 0.27 1.50 30 986891
S 0.40 0.10 0.32 0.34 2.50 0.30 1.50 30 986892
S 0.50 0.125 0.40 0.42 3.50 0.38 1.50 30 986893
S 0.60 0.15 0.48 0.50 4.00 0.45 1.50 30 986894
S 0.70 0.175 0.56 0.58 4.00 0.52 1.50 30 986895
S 0.80 0.20 0.64 0.66 4.00 0.60 1.50 30 986896
S 0.90 0.225 0.72 0.74 4.00 0.67 1.50 30 986897
S 1.00 0.25 0.80 0.82 4.00 0.76 1.50 30 986898
S 1.20 0.25 1.00 1.02 5.00 0.76 1.50 30 986899
S 1.40 0.30 1.15 1.17 5.00 0.85 1.50 30 986900

Condiciones de corte n = 500 - 2'500 [rpm]

364
