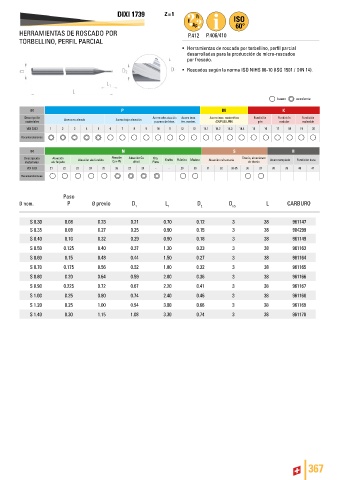

DIXI 1739 Z = 1

HERRAMIENTAS DE ROSCADO POR P.412 P.406/410
TORBELLINO, PERFIL PARCIAL
• Herramientas de roscado por torbellino, perfil parcial
desarrolladas para la producción de micro-roscados
por fresado.

• Roscados según la norma ISO NIHS 06-10 (ISO 1501 / DIN 14).

bueno excelente

ISO P M K
Descripción Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales Acero no aleado Acero baja aleación y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

Paso
D nom. P Ø previo D L D D L CARBURO
1 1 2 h5

S 0.30 0.08 0.23 0.21 0.70 0.12 3 38 961147
S 0.35 0.09 0.27 0.25 0.90 0.15 3 38 984299
S 0.40 0.10 0.32 0.29 0.90 0.18 3 38 961149
S 0.50 0.125 0.40 0.37 1.20 0.23 3 38 961163
S 0.60 0.15 0.48 0.44 1.50 0.27 3 38 961164
S 0.70 0.175 0.56 0.52 1.80 0.32 3 38 961165
S 0.80 0.20 0.64 0.59 2.00 0.36 3 38 961166
S 0.90 0.225 0.72 0.67 2.20 0.41 3 38 961167
S 1.00 0.25 0.80 0.74 2.40 0.46 3 38 961168
S 1.20 0.25 1.00 0.94 3.00 0.66 3 38 961169
S 1.40 0.30 1.15 1.08 3.30 0.74 3 38 961170
