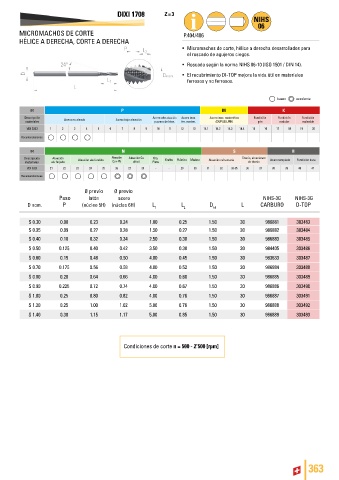

DIXI 1708 Z = 3

MICROMACHOS DE CORTE P.404/406
HÉLICE A DERECHA, CORTE A DERECHA
• Micromachos de corte, hélice a derecha desarrollados para
el roscado de agujeros ciegos.
• Roscado según la norma NIHS 06-10 (ISO 1501 / DIN 14).

• El recubrimiento DI-TOP mejora la vida útil en materiales
ferrosos y no ferrosos.

bueno excelente

ISO P M K
Descripción Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales Acero no aleado Acero baja aleación y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

Ø previo Ø previo
Paso latón acero NIHS-3G NIHS-3G
D nom. P (núcleo 5H) (núcleo 6H) L 1 L 2 D h5 L CARBURO D-TOP

S 0.30 0.08 0.23 0.24 1.00 0.25 1.50 30 986881 303483
S 0.35 0.09 0.27 0.28 1.50 0.27 1.50 30 986882 303484
S 0.40 0.10 0.32 0.34 2.50 0.30 1.50 30 986883 303485
S 0.50 0.125 0.40 0.42 3.50 0.38 1.50 30 984405 303486
S 0.60 0.15 0.48 0.50 4.00 0.45 1.50 30 983633 303487
S 0.70 0.175 0.56 0.58 4.00 0.52 1.50 30 986884 303488
S 0.80 0.20 0.64 0.66 4.00 0.60 1.50 30 986885 303489
S 0.90 0.225 0.72 0.74 4.00 0.67 1.50 30 986886 303490
S 1.00 0.25 0.80 0.82 4.00 0.76 1.50 30 986887 303491
S 1.20 0.25 1.00 1.02 5.00 0.76 1.50 30 986888 303492
S 1.40 0.30 1.15 1.17 5.00 0.85 1.50 30 986889 303493

Condiciones de corte n = 500 - 2'500 [rpm]
