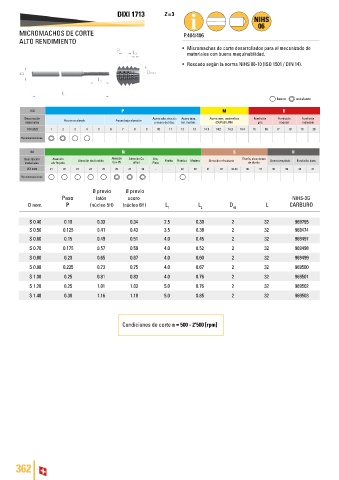

DIXI 1713 Z = 3

MICROMACHOS DE CORTE P.404/406
ALTO RENDIMIENTO
• Micromachos de corte desarrollados para el mecanizado de
materiales con buena maquinabilidad.
• Roscado según la norma NIHS 06-10 (ISO 1501 / DIN 14).

bueno excelente

ISO P M K
Descripción Acero no aleado Acero baja aleación Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

Ø previo Ø previo
Paso latón acero NIHS-3G
D nom. P (núcleo 5H) (núcleo 6H) L 1 L 2 D h5 L CARBURO

S 0.40 0.10 0.33 0.34 2.5 0.30 2 32 969795
S 0.50 0.125 0.41 0.43 3.5 0.38 2 32 969474
S 0.60 0.15 0.49 0.51 4.0 0.45 2 32 969497
S 0.70 0.175 0.57 0.59 4.0 0.52 2 32 969498
S 0.80 0.20 0.65 0.67 4.0 0.60 2 32 969499
S 0.90 0.225 0.73 0.75 4.0 0.67 2 32 969500
S 1.00 0.25 0.81 0.83 4.0 0.76 2 32 969501
S 1.20 0.25 1.01 1.03 5.0 0.76 2 32 969502
S 1.40 0.30 1.16 1.18 5.0 0.85 2 32 969503

Condiciones de corte n = 500 - 2'500 [rpm]

362
