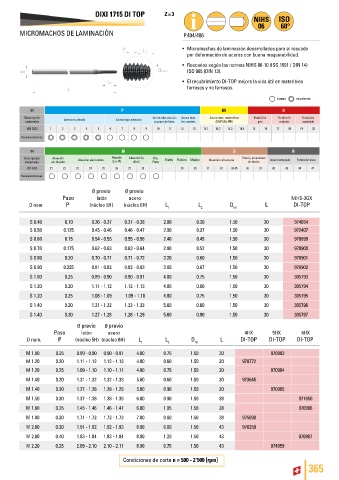

P. 367
DIXI 1715 DI TOP Z = 3
MICROMACHOS DE LAMINACIÓN P.404/406
• Micromachos de laminación desarrollados para el roscado
por deformación de aceros con buena maquinabilidad.
• Roscados según las normas NIHS 06-10 (ISO 1501 / DIN 14)
ISO 965 (DIN 13).
• El recubrimiento DI-TOP mejora la vida útil en materiales
ferrosos y no ferrosos.
bueno excelente
ISO P M K
Descripción Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales Acero no aleado Acero baja aleación y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones
ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones
Ø previo Ø previo
Paso latón acero NIHS-3GX
D nom. P (núcleo 5H) (núcleo 6H) L 1 L 2 D h5 L DI-TOP
S 0.40 0.10 0.36 - 0.37 0.37 - 0.38 2.00 0.30 1.50 30 974654
S 0.50 0.125 0.45 - 0.46 0.46 - 0.47 2.00 0.37 1.50 30 972407
S 0.60 0.15 0.54 - 0.55 0.55 - 0.56 2.40 0.45 1.50 30 970899
S 0.70 0.175 0.62 - 0.63 0.63 - 0.64 2.80 0.52 1.50 30 970900
S 0.80 0.20 0.70 - 0.71 0.71 - 0.72 3.20 0.60 1.50 30 970901
S 0.90 0.225 0.81 - 0.82 0.82 - 0.83 3.60 0.67 1.50 30 970902
S 1.00 0.25 0.89 - 0.90 0.90 - 0.91 4.00 0.75 1.50 30 305793
S 1.20 0.20 1.11 - 1.12 1.12 - 1.13 4.80 0.60 1.50 30 305794
S 1.20 0.25 1.08 - 1.09 1.09 - 1.10 4.80 0.75 1.50 30 305795
S 1.40 0.20 1.31 - 1.32 1.32 - 1.33 5.60 0.60 1.50 30 305796
S 1.40 0.30 1.27 - 1.28 1.28 - 1.29 5.60 0.90 1.50 30 305797
Ø previo Ø previo
Paso latón acero 4HX 5HX 6HX
D nom. P (núcleo 5H) (núcleo 6H) L 1 L 2 D h5 L DI-TOP DI-TOP DI-TOP
M 1.00 0.25 0.89 - 0.90 0.90 - 0.91 4.00 0.75 1.50 30 970903
M 1.20 0.20 1.11 - 1.12 1.12 - 1.13 4.80 0.60 1.50 30 978772
M 1.20 0.25 1.09 - 1.10 1.10 - 1.11 4.80 0.75 1.50 30 970904
M 1.40 0.20 1.31 - 1.32 1.32 - 1.33 5.60 0.60 1.50 30 973645
M 1.40 0.30 1.27 - 1.28 1.28 - 1.29 5.60 0.90 1.50 30 970905
M 1.50 0.30 1.37 - 1.38 1.38 - 1.39 6.00 0.90 1.50 38 971650
M 1.60 0.35 1.45 - 1.46 1.46 - 1.47 6.00 1.05 1.50 38 970906
M 1.80 0.20 1.71 - 1.72 1.72 - 1.73 7.00 0.60 1.50 38 975090
M 2.00 0.20 1.91 - 1.92 1.92 - 1.93 8.00 0.60 1.50 43 976259
M 2.00 0.40 1.83 - 1.84 1.83 - 1.84 8.00 1.20 1.50 43 970907
M 2.20 0.25 2.09 - 2.10 2.10 - 2.11 8.00 0.75 1.50 43 974959
Condiciones de corte n = 500 - 2'500 [rpm]
