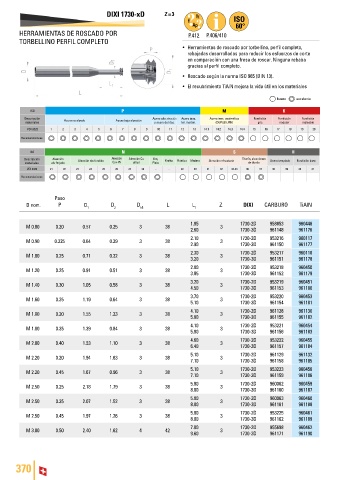

P. 372
DIXI 1730-xD Z = 3
HERRAMIENTAS DE ROSCADO POR P.412 P.406/410
TORBELLINO PERFIL COMPLETO
• Herramientas de roscado por torbellino, perfil completo,
rebajadas desarrolladas para reducir los esfuerzos de corte
en comparación con una fresa de roscar. Ninguna rebaba
gracias al perfil completo.
• Roscado según la norma ISO 965 (DIN 13).
• El recubrimiento TiAlN mejora la vida útil en los materiales
bueno excelente
ISO P M K
Descripción Acero no aleado Acero baja aleación Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones
ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones
Paso
D nom. P D 1 D 2 D h5 L L 1 Z DIXI CARBURO TiAlN
1.85 1730-2D 958853 960446
M 0.80 0.20 0.57 0.25 3 38 3
2.60 1730-3D 961148 961176
2.10 1730-2D 953216 960117
M 0.90 0.225 0.64 0.29 3 38 3
2.90 1730-3D 961150 961177
2.30 1730-2D 953217 960118
M 1.00 0.25 0.71 0.32 3 38 3
3.20 1730-3D 961151 961178
2.80 1730-2D 953218 960450
M 1.20 0.25 0.91 0.51 3 38 3
3.85 1730-3D 961152 961179
3.20 1730-2D 953219 960451
M 1.40 0.30 1.05 0.58 3 38 3
4.50 1730-3D 961153 961180
3.70 1730-2D 953220 960453
M 1.60 0.35 1.19 0.64 3 38 3
5.10 1730-3D 961154 961181
4.10 1730-2D 961128 961130
M 1.80 0.20 1.55 1.23 3 38 3
5.80 1730-3D 961155 961182
4.10 1730-2D 953221 960454
M 1.80 0.35 1.39 0.84 3 38 3
5.80 1730-3D 961156 961183
4.60 1730-2D 953222 960455
M 2.00 0.40 1.53 1.10 3 38 3
6.40 1730-3D 961157 961184
5.10 1730-2D 961129 961132
M 2.20 0.20 1.94 1.63 3 38 3
7.10 1730-3D 961158 961185
5.10 1730-2D 953223 960456
M 2.20 0.45 1.67 0.96 3 38 3
7.10 1730-3D 961159 961186
5.80 1730-2D 960062 960459
M 2.50 0.25 2.18 1.79 3 38 3
8.00 1730-3D 961160 961187
5.80 1730-2D 960063 960460
M 2.50 0.35 2.07 1.52 3 38 3
8.00 1730-3D 961161 961188
5.80 1730-2D 953225 960461
M 2.50 0.45 1.97 1.26 3 38 3
8.00 1730-3D 961162 961189
7.00 1730-2D 955698 960462
M 3.00 0.50 2.40 1.62 4 42 3
9.60 1730-3D 961171 961190
