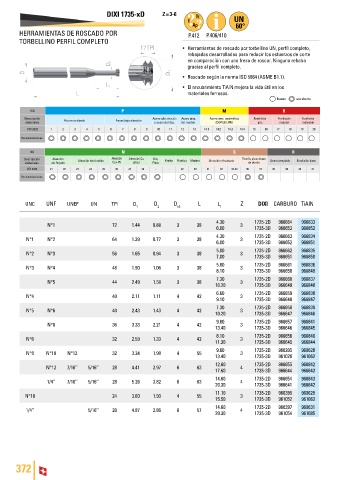

DIXI 1735-xD Z = 3-6

HERRAMIENTAS DE ROSCADO POR P.412 P.406/410
TORBELLINO PERFIL COMPLETO
• Herramientas de roscado por torbellino UN, perfil completo,
rebajadas desarrolladas para reducir los esfuerzos de corte
en comparación con una fresa de roscar. Ninguna rebaba
gracias al perfil completo.
• Roscado según la norma ISO 5864 (ASME B1.1).
• El recubrimiento TiAlN mejora la vida útil en los
materiales ferrosos.
bueno excelente

ISO P M K
Descripción Acero no aleado Acero baja aleación Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

UNC UNF UNEF UN TPI D 1 D 2 D h5 L L 1 Z DIXI CARBURO TiAlN

4.30 1735-2D 966664 966833
N°1 72 1.44 0.88 3 38 3
6.00 1735-3D 966653 966852
4.30 1735-2D 966663 966834
N°1 N°2 64 1.39 0.77 3 38 3
6.00 1735-3D 966652 966851
5.00 1735-2D 966662 966835
N°2 N°3 56 1.65 0.94 3 38 3
7.00 1735-3D 966651 966850
5.80 1735-2D 966661 966836
N°3 N°4 48 1.90 1.06 3 38 3
8.10 1735-3D 966650 966849
7.30 1735-2D 966660 966837
N°5 44 2.49 1.58 3 38 3
10.20 1735-3D 966649 966848
6.60 1735-2D 966659 966838
N°4 40 2.11 1.11 4 42 3
9.10 1735-3D 966648 966847
7.30 1735-2D 966658 966839
N°5 N°6 40 2.43 1.43 4 42 3
10.20 1735-3D 966647 966846
9.60 1735-2D 966657 966841
N°8 36 3.33 2.21 4 42 3
13.40 1735-3D 966646 966845
8.10 1735-2D 966656 966840
N°6 32 2.59 1.33 4 42 3
11.30 1735-3D 966645 966844
9.60 1735-2D 960205 960628
N°8 N°10 N°12 32 3.24 1.98 4 55 3
13.40 1735-3D 961020 961062
12.60 1735-2D 966655 966842
N°12 7/16’’ 5/16’’ 28 4.41 2.97 6 63 4
17.60 1735-3D 966644 966643
14.60 1735-2D 966654 966843
1/4’’ 7/16’’ 5/16’’ 28 5.26 3.82 6 63 4
20.30 1735-3D 966641 966642
11.10 1735-2D 960395 960629
N°10 24 3.60 1.93 4 55 3
15.50 1735-3D 961052 961063
14.60 1735-2D 960397 960631
1/4’’ 5/16’’ 20 4.87 2.86 6 57 4
20.30 1735-3D 961054 961085
