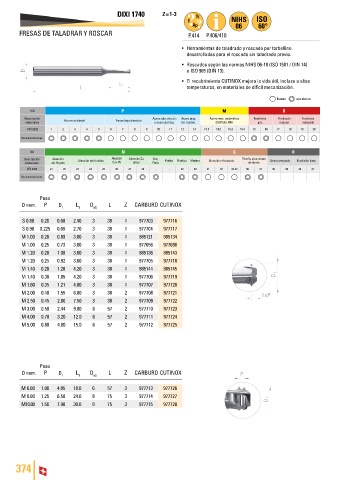

DIXI 1740 Z = 1-3

FRESAS DE TALADRAR Y ROSCAR P.414 P.406/410

• Herramientas de taladrado y roscado por torbellino
desarrolladas para el roscado sin taladrado previo.
• Roscados según las normas NIHS 06-10 (ISO 1501 / DIN 14)
e ISO 965 (DIN 13).
• El recubrimiento CUTINOX mejora la vida útil, incluso a altas
temperaturas, en materiales de difícil mecanización.

bueno excelente

ISO P M K
Descripción Acero no aleado Acero baja aleación Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

Paso
D nom. P D 1 L 1 D h5 L Z CARBURO CUTINOX

S 0.80 0.20 0.60 2.40 3 38 1 977703 977716
S 0.90 0.225 0.66 2.70 3 38 1 977704 977717
M 1.00 0.20 0.80 3.00 3 38 1 985121 985134
M 1.00 0.25 0.73 3.00 3 38 1 977656 977698
M 1.20 0.20 1.00 3.60 3 38 1 985136 985143
M 1.20 0.25 0.92 3.60 3 38 1 977705 977718
M 1.40 0.20 1.20 4.20 3 38 1 985144 985145
M 1.40 0.30 1.05 4.20 3 38 1 977706 977719
M 1.60 0.35 1.21 4.80 3 38 1 977707 977720
M 2.00 0.40 1.55 6.00 3 38 2 977708 977721
M 2.50 0.45 2.00 7.50 3 38 2 977709 977722
M 3.00 0.50 2.44 9.00 6 57 2 977710 977723
M 4.00 0.70 3.20 12.0 6 57 2 977711 977724
M 5.00 0.80 4.00 15.0 6 57 2 977712 977725

Paso
D nom. P D L D L Z CARBURO CUTINOX
1 1 h5
M 6.00 1.00 4.85 18.0 6 57 3 977713 977726
M 8.00 1.25 6.50 24.0 8 75 3 977714 977727
M10.00 1.50 7.90 30.0 8 75 3 977715 977728

374
