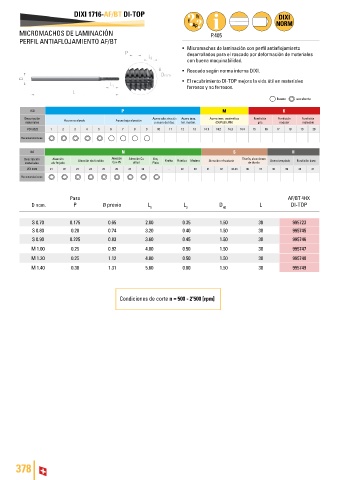

Page 380 - DC_SWISS(Catalogue_TM_ES-EN)

DIXI 1716-AF/BT DI-TOP

MICROMACHOS DE LAMINACIÓN P.405
PERFIL ANTIAFLOJAMIENTO AF/BT
• Micromachos de laminación con perfil antiaflojamiento
desarrollados para el roscado por deformación de materiales
con buena maquinabilidad.

• Roscado según norma interna DIXI.
• El recubrimiento DI-TOP mejora la vida útil en materiales
ferrosos y no ferrosos.

bueno excelente

ISO P M K
Descripción Acero no aleado Acero baja aleación Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

Paso AF/BT 4HX
D nom. P Ø previo L 1 L 2 D h5 L DI-TOP

S 0.70 0.175 0.65 2.80 0.35 1.50 30 995723
S 0.80 0.20 0.74 3.20 0.40 1.50 30 995745
S 0.90 0.225 0.83 3.60 0.45 1.50 30 995746
M 1.00 0.25 0.92 4.00 0.50 1.50 30 995747
M 1.20 0.25 1.12 4.80 0.50 1.50 30 995748
M 1.40 0.30 1.31 5.60 0.60 1.50 30 995749

Condiciones de corte n = 500 - 2'500 [rpm]
