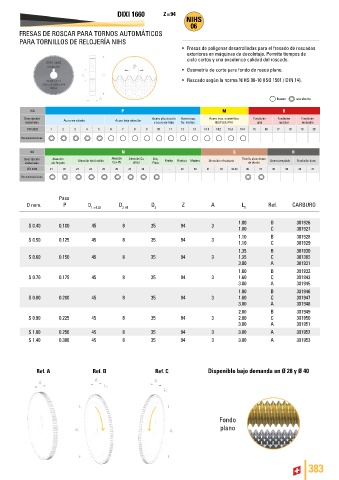

DIXI 1660 Z = 94

FRESAS DE ROSCAR PARA TORNOS AUTOMÁTICOS
PARA TORNILLOS DE RELOJERÍA NIHS
• Fresas de poligonar desarrolladas para el fresado de roscados
exteriores en máquinas de decoletaje. Permite tiempos de
ciclo cortos y una excelence calidad del roscado.

• Geometría de corte para fondo de rosca plano.
• Roscado según la norma NIHS 06-10 (ISO 1501 / DIN 14).

bueno excelente

ISO P M K
Descripción Acero no aleado Acero baja aleación Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

Paso
D nom. P D 1 ± 0.03 D D 3 Z A L 1 Ref. CARBURO
2 h5

1.00 B 301926
S 0.40 0.100 45 8 35 94 3
1.00 C 301927
1.10 B 301928
S 0.50 0.125 45 8 35 94 3
1.10 C 301929
1.35 B 301930
S 0.60 0.150 45 8 35 94 3 1.35 C 301305
3.00 A 301931
1.60 B 301932
S 0.70 0.175 45 8 35 94 3 1.60 C 301943
3.00 A 301945
1.80 B 301946
S 0.80 0.200 45 8 35 94 3 1.80 C 301947
3.00 A 301948
2.00 B 301949
S 0.90 0.225 45 8 35 94 3 2.00 C 301950
3.00 A 301951
S 1.00 0.250 45 8 35 94 3 3.00 A 301952
S 1.40 0.300 45 8 35 94 3 3.00 A 301953

Ref. A Ref. B Ref. C Disponible bajo demanda en Ø 28 y Ø 40

Fondo
plano
