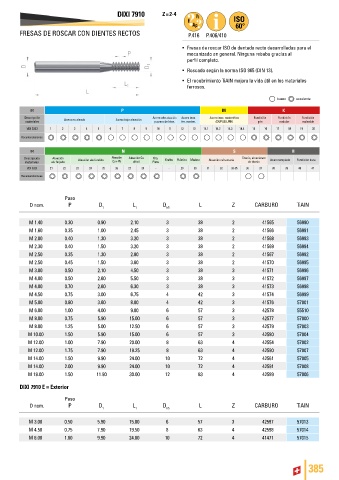

DIXI 7910 Z = 2-4

FRESAS DE ROSCAR CON DIENTES RECTOS P.416 P.406/410

• Fresas de roscar ISO de dentado recto desarrolladas para el
mecanizado en general. Ninguna rebaba gracias al
perfil completo.

• Roscado según la norma ISO 965 (DIN 13).
• El recubrimiento TiAlN mejora la vida útil en los materiales
ferrosos.

bueno excelente

ISO P M K
Descripción Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales Acero no aleado Acero baja aleación y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

Paso
D nom. P D 1 L 1 D h5 L Z CARBURO TiAlN

M 1.40 0.30 0.90 2.10 3 38 2 41565 56990
M 1.60 0.35 1.00 2.45 3 38 2 41566 56991
M 2.00 0.40 1.30 3.20 3 38 2 41568 56993
M 2.30 0.40 1.50 3.20 3 38 2 41569 56994
M 2.50 0.35 1.30 2.80 3 38 2 41567 56992
M 2.50 0.45 1.50 3.60 3 38 2 41570 56995
M 3.00 0.50 2.10 4.50 3 38 3 41571 56996
M 4.00 0.50 2.60 5.50 3 38 3 41572 56997
M 4.00 0.70 2.60 6.30 3 38 3 41573 56998
M 4.50 0.75 3.00 6.75 4 42 3 41574 56999
M 5.00 0.80 3.60 8.00 4 42 3 41576 57001
M 6.00 1.00 4.00 9.00 6 57 3 42578 55510
M 8.00 0.75 5.90 15.00 6 57 3 42577 57000
M 8.00 1.25 5.00 12.50 6 57 3 42579 57003
M 10.00 1.50 5.90 15.00 6 57 3 42580 57004
M 12.00 1.00 7.90 20.00 8 63 4 42554 57002
M 12.00 1.75 7.90 19.25 8 63 4 42590 57007
M 14.00 1.50 9.90 24.00 10 72 4 42561 57005
M 14.00 2.00 9.90 24.00 10 72 4 42591 57008
M 18.00 1.50 11.90 30.00 12 83 4 42589 57006

DIXI 7910 E = Exterior

Paso
D nom. P D L D L Z CARBURO TiAlN
1 1 h5

M 3.00 0.50 5.90 15.00 6 57 3 42597 57013
M 4.50 0.75 7.90 19.50 8 63 4 42598 57014
M 6.00 1.00 9.90 24.00 10 72 4 41471 57015

385
