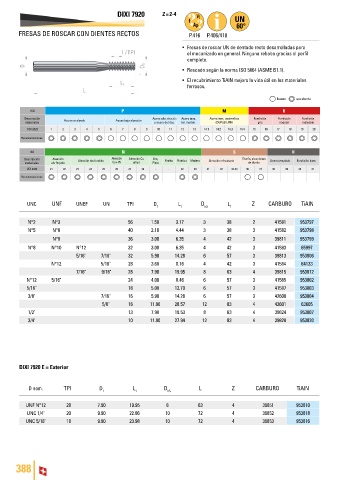

DIXI 7920 Z = 2-4

FRESAS DE ROSCAR CON DIENTES RECTOS P.416 P.406/410

• Fresas de roscar UN de dentado recto desarrolladas para
el mecanizado en general. Ninguna rebaba gracias al perfil
completo.

• Roscado según la norma ISO 5864 (ASME B1.1).
• El recubrimiento TiAlN mejora la vida útil en los materiales
ferrosos.

bueno excelente

ISO P M K
Descripción Acero no aleado Acero baja aleación Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

UNC UNF UNEF UN TPI D 1 L 1 D h5 L 1 Z CARBURO TiAlN

N°2 N°3 56 1.50 3.17 3 38 2 41581 953797
N°5 N°6 40 2.10 4.44 3 38 3 41582 953798
N°8 36 3.00 6.35 4 42 3 39811 953799
N°8 N°10 N°12 32 3.00 6.35 4 42 3 41583 65997
5/16" 7/16" 32 5.90 14.28 6 57 3 39813 953806
N°12 5/16" 28 3.60 8.16 4 42 3 41584 64133
7/16" 9/16" 28 7.90 19.95 8 63 4 39815 953812
N°12 5/16" 24 4.00 8.46 6 57 3 41585 953802
5/16" 18 5.00 12.70 6 57 3 41587 953803
3/8" 7/16" 16 5.90 14.28 6 57 3 42600 953804
5/8" 16 11.90 28.57 12 83 4 42601 63605
1/2" 13 7.90 19.53 8 63 4 39824 953807
3/4" 10 11.90 27.94 12 83 4 39828 953820

DIXI 7920 E = Exterior

D nom. TPI D L D L Z CARBURO TiAlN
1 1 h5

UNF N°12 28 7.90 19.95 8 63 4 39851 953810
UNC 1/4" 20 9.90 22.86 10 72 4 39852 953818
UNC 5/16" 18 9.90 23.98 10 72 4 39853 953816
