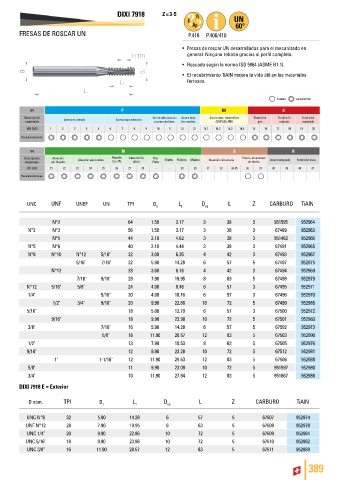

DIXI 7918 Z = 3-5

FRESAS DE ROSCAR UN P.418 P.406/410

• Fresas de roscar UN desarrolladas para el mecanizado en
general. Ninguna rebaba gracias al perfil completo.
• Roscado según la norma ISO 5864 (ASME B1.1).

• El recubrimiento TiAlN mejora la vida útil en los materiales
ferrosos.

bueno excelente

ISO P M K
Descripción Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales Acero no aleado Acero baja aleación y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

UNC UNF UNEF UN TPI D 1 L 1 D h5 L Z CARBURO TiAlN

N°2 64 1.50 3.17 3 38 3 951595 952964
N°2 N°3 56 1.50 3.17 3 38 3 67489 952963
N°5 44 2.10 4.62 3 38 3 951482 952966
N°5 N°6 40 2.10 4.44 3 38 3 67491 952965
N°8 N°10 N°12 5/16" 32 3.00 6.35 4 42 3 67493 952967
5/16" 7/16" 32 5.90 14.28 6 57 5 67497 952975
N°12 28 3.60 8.16 4 42 3 67494 952969
7/16" 9/16" 28 7.90 19.95 8 63 5 67498 952979
N°12 5/16" 5/8" 24 4.00 8.46 6 57 3 67495 952971
1/4" 5/16" 20 4.00 10.16 6 57 3 67496 952970
1/2" 3/4" 9/16" 20 9.90 22.86 10 72 5 67499 952985
5/16" 18 5.00 12.70 6 57 3 67500 952972
9/16" 18 9.90 23.98 10 72 5 67501 952983
3/8" 7/16" 16 5.90 14.28 6 57 5 67502 952973
5/8" 16 11.90 28.57 12 83 5 67503 952990
1/2" 13 7.90 19.53 8 63 5 67505 952976
9/16" 12 9.90 23.28 10 72 5 67512 952981
1" 1-1/16" 12 11.90 29.63 12 83 5 67506 952988
5/8" 11 9.90 23.09 10 72 5 951597 952980
3/4" 10 11.90 27.94 12 83 5 951667 952986
DIXI 7918 E = Exterior

D nom. TPI D 1 L 1 D h5 L Z CARBURO TiAlN

UNC N°6 32 5.90 14.28 6 57 5 67507 952974
UNF N°12 28 7.90 19.95 8 63 5 67508 952978
UNC 1/4" 20 9.90 22.86 10 72 5 67509 952984
UNC 5/16" 18 9.90 23.98 10 72 5 67510 952982
UNC 3/8" 16 11.90 28.57 12 83 5 67511 952989
