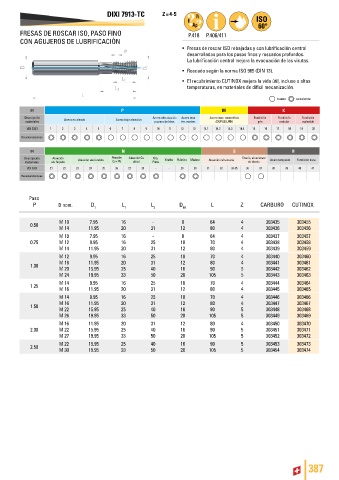

DIXI 7913-TC Z = 4-5

FRESAS DE ROSCAR ISO, PASO FINO P.418 P.406/411
CON AGUJEROS DE LUBRIFICACIÓN
• Fresas de roscar ISO rebajadas y con lubrificación central
desarrolladas para los pasos finos y roscados profundos.
La lubrificación central mejora la evacuación de las virutas.

• Roscado según la norma ISO 965 (DIN 13).
• El recubrimiento CUTINOX mejora la vida útil, incluso a altas
temperaturas, en materiales de difícil mecanización.

bueno excelente

ISO P M K
Descripción Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales Acero no aleado Acero baja aleación y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

Paso
P D nom. D 1 L 1 L 2 D h5 L Z CARBURO CUTINOX

M 10 7.95 16 - 8 64 4 303435 303455
0.50
M 14 11.95 20 31 12 80 4 303436 303456
M 10 7.95 16 - 8 64 4 303437 303457
0.75 M 12 9.95 16 25 10 70 4 303438 303458
M 14 11.95 20 31 12 80 4 303439 303459
M 12 9.95 16 25 10 70 4 303440 303460
M 16 11.95 20 31 12 80 4 303441 303461
1.00
M 20 15.95 25 40 16 90 5 303442 303462
M 24 19.95 33 50 20 105 5 303443 303463
M 14 9.95 16 25 10 70 4 303444 303464
1.25
M 16 11.95 20 31 12 80 4 303445 303465
M 14 9.95 16 25 10 70 4 303446 303466
M 16 11.95 20 31 12 80 4 303447 303467
1.50
M 22 15.95 25 40 16 90 5 303448 303468
M 26 19.95 33 50 20 105 5 303449 303469
M 16 11.95 20 31 12 80 4 303450 303470
2.00 M 22 15.95 25 40 16 90 5 303451 303471
M 27 19.95 33 50 20 105 5 303452 303472
M 22 15.95 25 40 16 90 5 303453 303473
2.50
M 30 19.95 33 50 20 105 5 303454 303474
