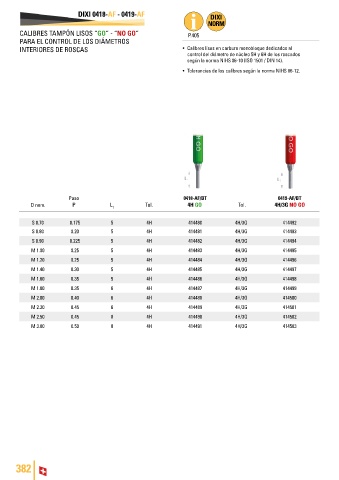

DIXI 0418-AF - 0419-AF

CALIBRES TAMPÓN LISOS “GO” - “NO GO” P.405
PARA EL CONTROL DE LOS DIÁMETROS
INTERIORES DE ROSCAS • Calibres lisos en carburo monobloque dedicados al
control del diámetro de núcleo 5H y 6H de los roscados
según la norma NIHS 06-10 (ISO 1501 / DIN 14).

• Tolerancias de los calibres según la norma NIHS 06-12.

Paso 0418-AF/BT 0419-AF/BT
D nom. P L 1 Tol. 4H GO Tol. 4H/3G NO GO

S 0.70 0.175 5 4H 414480 4H/3G 414492
S 0.80 0.20 5 4H 414481 4H/3G 414493
S 0.90 0.225 5 4H 414482 4H/3G 414494
M 1.00 0.25 5 4H 414483 4H/3G 414495
M 1.20 0.25 5 4H 414484 4H/3G 414496
M 1.40 0.30 5 4H 414485 4H/3G 414497
M 1.60 0.35 5 4H 414486 4H/3G 414498
M 1.80 0.35 6 4H 414487 4H/3G 414499
M 2.00 0.40 6 4H 414488 4H/3G 414500

M 2.20 0.45 6 4H 414489 4H/3G 414501
M 2.50 0.45 8 4H 414490 4H/3G 414502
M 3.00 0.50 8 4H 414491 4H/3G 414503

382
